EFT校準治具

  • CA EFT KIT-EFT校準治具
  • CA EFT KIT-using the KW 50
  • CA EFT KIT-using the KW 1000

型號 : CA EFT KIT

數量 :

加入詢價車

  • CA EFT KIT-en
  • CA EFT KIT-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

電快速瞬變/脈衝群發生器校準組件


按照IEC 61000-4-4標准設計的電快速瞬變/脈衝群發生器所產生的脈衝波形,需要在50歐姆和1000歐姆負載下,在50歐姆同軸高壓輸出端進行驗證;同時,還需要 在50 ohm負載下,在電源線測試時耦合網絡連接被試設備的輸出端進行驗證。


CA EFT套件包含所需的負載電阻和一套連接同軸匹配電阻和被試設備輸出端口的適配器。


  • 符合IEC 61000-4-4標準的校準組件
  • 同時滿足ISO 7637,附件D標準相關要求
  • 包含1個50 ohm負載電阻
  • 包含1個1000 ohm負載電阻
  • 包含適配器,將負載電阻連接至耦合網絡輸出端,便於測量


 KW50

使用 KW 50 測量範例

將電快速瞬變/脈衝群發生器(50 ohm輸出端)的開路電壓設置為:2,000 V
產生的穿過50歐姆匹配電阻的輸出電壓值為:1,000 V
測量電壓Vm:10 V
在50 ohm輸入阻抗下,示波器測得的電壓值:5 V
產生的衰減值(理論):400:1

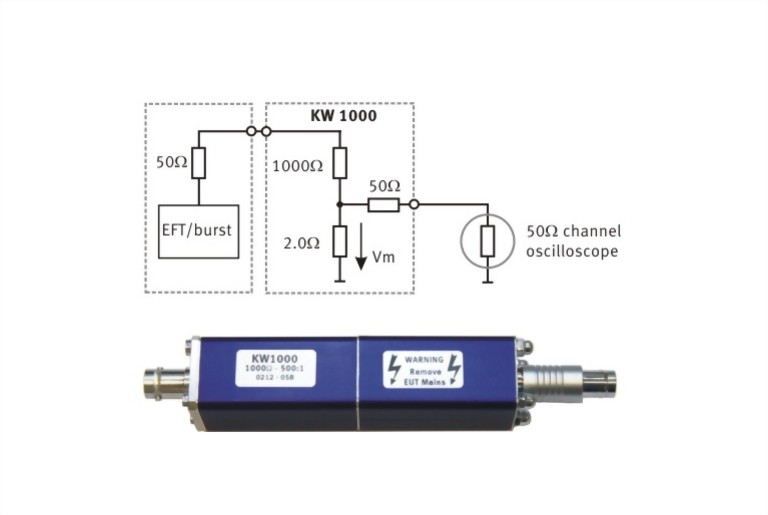

 KW 1000

使用 KW 1000 測量範例


將電快速瞬變發生器(50 ohm輸出端)的開路電壓設置為:2,000 V
產生的穿過1,000歐姆匹配電阻的輸出電壓值為:1,905 V
測量電壓Vm:4 V
在50 ohm輸入阻抗下,示波器測得的電壓值:2 V
產生的衰減值(理論):1,000:1


EN 61000-4-4
IEC 61000-4-4
ISO 7637-1:1990
ISO 7637-2:1990
ISO 7637-2:2004
ISO 7637-2:2011
ISO 7637-3:1995
ISO 7637-3:2007
