靜電電流校準靶

  • CTR2/CTR2-AD-靜電電流校準靶

型號 : CTR2/CTR2-AD

數量 :

加入詢價車

  • CTR2/CTR2-AD-en
  • CTR2/CTR2-AD-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

靜電電流校準靶

CTR 2是用於監視根據EN / IEC 61000-4-2 Ed.2標準所建立的靜電放電的同軸電流目標。 目標可作為ESD發生器,模型dito或ESD 30的選項購買。它可用於高達30kV的測量。 附加衰減器可用於使輸出信號與示波器的輸入能力相匹配。


  • 符合IEC / EN 61000-4-2的電流目標
  • 2Ohm阻抗+/- 5%
  • 測試電壓高達30kV
  • 插入損耗+/- 0.5dB高達1GHz
  • 插入損耗+/- 1.2dB高達4GHz
  • 包括20dB衰減器和1m電纜RG400
  • 選配-附加衰減器
  • 選配-50歐姆適配器CTR線2-AD


 校驗/校準


CTR 2 靜電靶校驗設


電流靶CTR 2經驗驗滿足標準要求,在頻率達到1GHz時,插入損耗為+/- 0.5dB,頻率達到4GHz時,插入損耗為+/- 1.2dB。


除了可以進行電流監測外,CTR 2還帶有一個Huber + Suhner 2W / 20dB衰減器,一根帶有RG400接頭的1m長Huber + Suhner同軸電纜。


靜電靶,衰減器A和電纜C所組成的“T-A-C”鏈接在此設置中獲得校準。

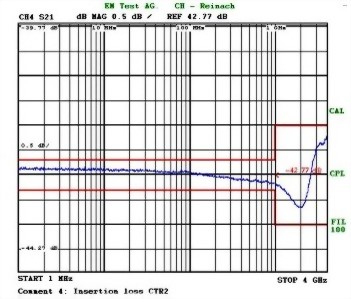

 插入損耗


S21測量CTR2靜電靶



此圖給出了典型的“T-A-C”鏈設置下的插入損耗特性。



 CTR 2-AD 50 ohm錐形適配器線


50 ohm適配器線,用於校準CTR 2靜電靶


50ohm錐形適配器線將50Ohm電纜與CTR2靜電靶的輸入端相連。適配器線一端的直徑與50Ohm同軸電纜相等,並展幾何級拓撲至與靜電靶相等的直徑。


如果由直徑比d / D(參考IEC / EN 61000-4-2標準圖2)計算得出的靜電靶的阻抗不等於50Ohm,那麼相應的,靜電靶適配器線的內部導體的外直徑應當等 靶內置電極的直徑。


阻抗的計算考慮到了錐形適配器線的填充材料(介電常數)。


靜電靶的適配器線從DC到4GHz的阻抗應為50ohm +/- 2%。兩個面對面安裝 在頻率達到1GHz時應當優於30dB,在頻率達到4GHz時應當優於20dB;並且,在相同的配置下,插入損耗應噹噹然在0.3dB。


 靜電放電波形校驗


如何校驗ESD脈衝?


EM TEST推薦下列符合EN / IEC 61000-4-2標準要求的設備:
- 帶寬至少為2GHz的示波器
- 法拉第籠
- EM TEST CTR 2靜電靶

只有進行正確的示波器設置,才能捕捉到正確的波形。正確的設置需要分別在+/- 2kV,+/- 4kV,+/- 6kV和+/- 8kV時間測量脈衝,在每一電壓等級 測量以下四個參數:
- 初始峰值電流
- 從初始峰值電流值的10%至90%的上升時間
- 30ns時的電流值
- 60ns時的電流值

建議將初始峰值和上升時間測量的時域設置為1ns / Div,將30ns和60ns時電流測量的時域設為10ns / Div。

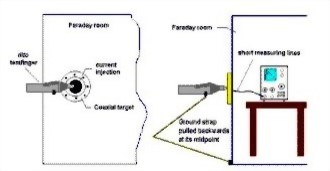

 測量設置



利用屏蔽室進行脈衝驗證設置



本圖顯示了測量設備,CTR 2靜電靶和待驗證的靜電放電模擬器的正確佈置。



從圖中可以看到,接地迴路電纜需要從中點向後拉,以形成環狀。


由於接地迴路電纜有可能會嚴重影響靜電放電脈衝,特別是在30ns和60ns點測試時,因此如果忽略了這一點,脈衝特性將會受到振盪範圍的影響。


 如何計算比率?

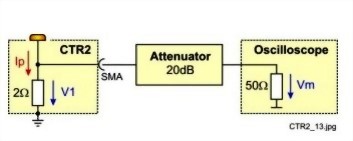

峰值電流和測量峰值電壓的關係


將阻抗和衰減至代入下列公式可得到正確比例:

Ip = 5×Vm

其中:
Vm是示波器測量到的電壓信號
V1 is通過CTR 2靜電靶測量的電壓
Ip是放電電流

因此:
V1 = 20dB×Vm = 2ohm×Ip
Ip = 20dB×Vm / 2ohm

例如:
7.5A放電電流可編程器顯示電壓讀數為1.5V


EN 61000-4-2
IEC 61000-4-2
ISO 10605
