通信線雷擊耦合/去耦網路

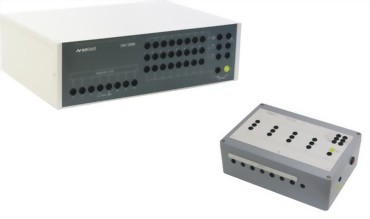

  • CNV 504N/508N Series-通信線雷擊耦合/去耦網路

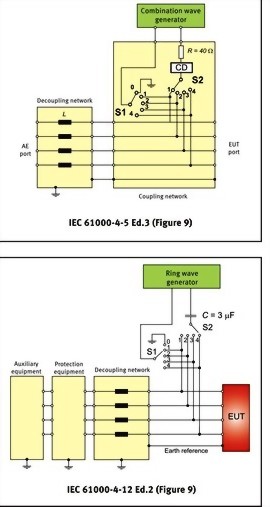

  • CNV 504N/508N-IEC 61000-4-5 Ed.3
  • CNV 504N/508N-Surge/Ringwave

型號 : CNV 504N/508N

數量 :

加入詢價車

  • CNV 504N/508N
  • 產品敘述
  • 規格
  • 特點
  • 應用

CNV 504N/508N - 通信線雷擊耦合/去耦網路

將浪湧脈衝和振鈴波脈衝施加到非遮罩非對稱的互聯線路(信號線/資料線),需要通過獨立耦合/去耦網路來完成。 EM TEST 的 CNV 系列 4 線或 8 線信號線/資料線耦合網路專為這一 應用設計。

按照 EN/IEC 61000-4-5 及 EN/IEC 61000-4-12 標準要求,根據線上信號的特性,可由電容、空氣放電管或二極體等不同方式實現脈衝的耦合。


  • 符合EN / IEC 61000-4-5和EN / IEC 61000-4-12標準的耦合/去耦網絡
  • 浪湧測試耦合方式為氣體放電管和0.5uF電容耦合(振鈴波測試方式為3.3uF電容耦合)
  • 每線去耦電感為20mH
  • 可選擇差模或共模耦合模式
  • 測試電壓分別可達4kV,7kV和10kV
  • 線電壓50V(可定制更高電壓網絡)
  • 線電流1A(可定制更大電流網絡)
優點


CNV 504N/508N 系列 - 通信線雷擊耦合/去耦網路

EM TEST CNV 504N/508N 系列耦合/去耦網路是適用于信號線/資料線浪湧和振鈴波測試的多功能耦合網路。

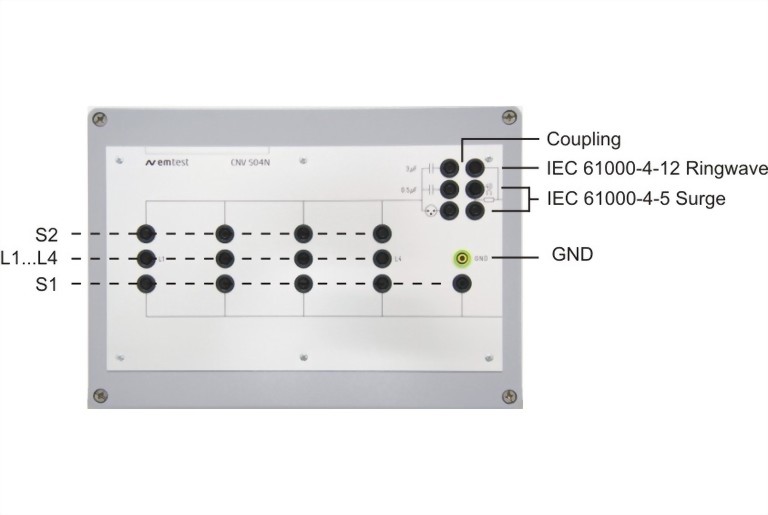

 標準的 CNV 504N/508N 型號可進行三種不同的應用:即按照相關標準的要求,通過電容或氣體放電管方式耦合浪湧脈衝,或通過電容耦合方式耦合振鈴波脈衝。 耦合方式的選擇通過跳線即可完成。

CNV 504N/508N 系列耦合/去耦網路的去耦部分由每線 20mH 的去耦電感組成。 為保護 DUT 測試所需的輔助設備,在信號線/資料線輸入端還包含一個額外的保護電路。

EM TEST CNV 504N/508N 系列耦合/去耦網路能滿足最高可達 10kV 的各種測試電壓,並可定制滿足更高信號電壓/電流(最高可達 600V 或 4A)的耦合/去耦網路。 此外,EM TEST 還提供各種專用耦合網路,能夠滿足像 EN 50155 標準這樣的鐵路測試應用或其他使用者要求的測試應用。


浪湧和諧波多功能耦合/去耦合網路

EM TEST CNV 504N/508N 系列耦合/去耦網路是多功能CDN,應用於浪湧和諧波脈衝信號/數據線。

浪湧符合IEC 61000-4-5 Ed.3
- 電容0.5 uF,40ohm
- 具有40歐姆的GDT氣體放電器










諧波符合IEC 61000-4-12 Ed.2
- 電容> 3.3 uF


EN 50121
EN 61000-4-12
EN 61000-4-5
IEC 61000-4-12
IEC 61000-4-5
IEC 61326
