4 線式信號線耦合/去耦網路
用於測量繼電器和保護設備的耦合/去耦網路

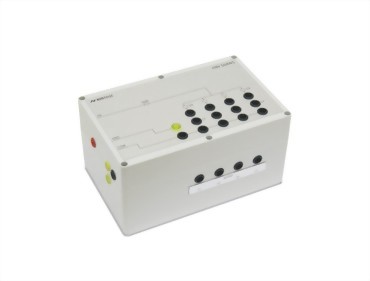

CNV 504N5系列耦合/去耦網絡用於根據EN / IEC 61000-4-18向信號/數據線路施加慢阻尼振蕩波。指定0.5uF的電容以脈衝耦合到線路,每條線路具有1.5mH或3.0mH 的去耦電感,以保護輔助設備不受測試脈衝的影響。
用於該測試的干擾信號是具有100kHz或1MHz頻率的阻尼振盪脈衝,由EM TEST OCS 500N6或OCS 500N6F產生.CNV 504N5系列支持高達250V AC / DC的電壓和高達4A AC / DC的電流。
- 根据EN / IEC 61000-4-18,用于耦合慢阻尼振荡波的专用CDN
- 耦合电容0.5uF
- 对于50 V AC / DC,去耦电感为1.5 mH
- 对于250V AC / DC,去耦电感为3.0 mH
- 额定线电流4A AC / DC
EN 61000-4-18
IEC 61000-4-18
IEC 61000-4-18
