7KV電磁耐受綜合測試系統

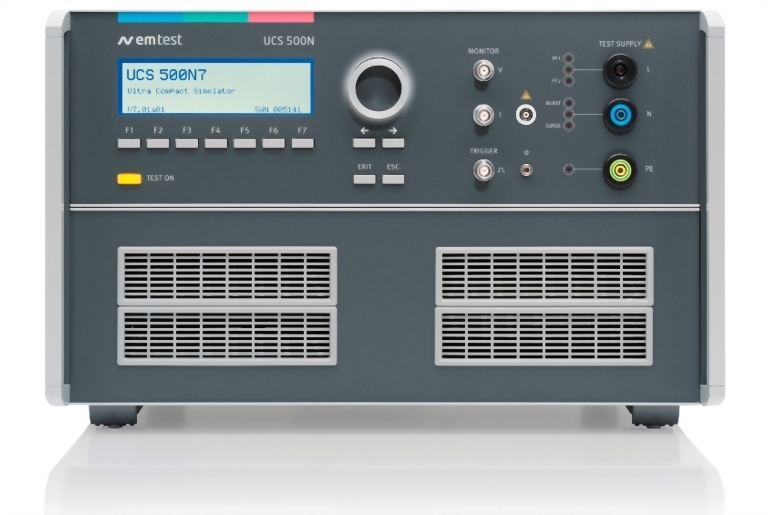

  • 電磁耐受綜合測試系統-UCS 500N7

型號 : UCS 500N7

數量 :

加入詢價車

  • UCS 500N7-en
  • UCS 500N7-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

UCS 500N7 - 7KV電磁耐受綜合測試系統,完全符合 IEC 61000-4-x 及 ANSI / IEEE C62.41 標準


UCS 500N7電磁耐受綜合測試系統,能夠滿足國際標準(基礎與通用標準)和產品系列標準對EFT/Surge/DIPS/MF/PF測試的各種要求,測試電壓最高可達 7.0 kV。


針對雷擊測試,除了滿足 IEC 61000-4-5 的要求之外,它還能滿足 ANSI / IEEE C62.41 標準對於1.2/50(8/20)us和Ring wave的電源耦合方式要求。滿足歐盟 CE 認證對強制性電磁耐受測試的全部要求。 內置的耦合 / 去耦網路適用於單相電源測試,通過自動控制的外置耦合網路(最高可達100 A)還可進行三相電源測試。


EM TEST 為您提供多種測試所需附件,用來滿足例如磁場測試等各種應用需求。

  • 測試電壓最高可達 7.0 KV 的電磁耐受測試系統
  • EFT模組可達5.5KV (IEC / EN 61000-4-4)
  • Surge模組可達7KV (IEC / EN 61000-4-5 Ed 3.0/-9)
  • DIP模組可達0~260Vac/16A (IEC / EN 61000-4-8/-11)
  • Ring wave模組可達6KV (IEC / EN 61000-4-12)
  • Telecom Surge模組可達7KV (IEC / EN 61000-4-5 & ITU K series)
  • 可選配工頻磁場、脈衝磁場測試附件
  • 內置 300 Vac & Vdc / 16 A 單相電源耦合網路
  • USB 和 GPIB-BUS 介面
  • 可面板手動操作
  • 峰值電壓和峰值電流監測輸出端子
  • 0 - 10 V 直流信號控制外部觸發功能
  • 可選購外置三相電源耦合去耦合網路及通信雷擊高速耦合去耦合網路


 優點


一台測試設備滿足您關於電磁耐受性測試的全部需求,測試電壓最高可達 7.0 KV


UCS 500N7 能夠完全符合電磁耐受性測試基本標準,其能夠達到的測試等級遠超過一般基礎測試等級。 雷擊測試電壓可達 7.0 kV,滿足 IEC 61000-4-5 和 ANSI / IEEE C62.41 標準要求。振鈴波模組符合 ANSI / IEEE C62.41 和 IEC 61000-4-12 標準的電源線振鈴波測試。


UCS 500N7 可直接在前面板手動操作,或通過內置 USB 或 GPIB 介面實現遠端控制。 錯誤訊號偵測功能使得使用者可以基於待測物狀態來控制正在進行的測試程序。 監測輸出端子(BNC)可讓使用者方便地監測實際輸出信號。


此外,UCS 500N7 還具備例如自鎖和指示燈這樣的安全保障功能。


預計的標準測試程式使用非常方便。 通過 UCS 500N7 的快速啟動測試程式,使用者可以在測試過程中調整測試參數,從而測試出待測物的電磁耐受敏感度,這一特點最適合於產品研發測試。


 操作
易於操作


通過前面板功能表和功能鍵,使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制,使測試過程變得非常簡單,並確保每一測試步驟都能夠正確無誤地進行。





 軟體
控制及報告生成軟體 iec.control


iec.control 是非常人性化的控制軟體,它使用方便、使用者介面結構清晰、靈活性強,各項操作功能以及 EM TEST 標準庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。 遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援 NI 公司的多種 GPIB 卡。



 其他型號


UCS 500N 系列 - 測試電壓最高可達7KV的電磁耐受綜合測試系統


UCS 500N 系列電磁耐受綜合測試系統,能夠滿足國際標準(基礎與通用標準)和產品系列標準對EFT/Surge/DIPS/MF/PF測試的各種要求,包含兩種測試等級的模擬器,最高測試電壓分別可達 5.5 kV 和 7 kV。


 附屬設備


CNI 503 - 用於EFT和Surge測試的三相耦合 / 去耦網路

EM TEST 提供一系列針對EFT和Surge測試的全自動三相耦合 / 去耦網路,以拓展針對三相待測物的測試能力。 工作電流最大可達 100 A。


variac NX-1-260-16 - 用於電壓變化測試的自動調壓器

variac NX-1-260-16 自動調壓器作,能夠按照 IEC 61000-4-11 標準的要求,進行電源瞬斷及電壓變動測試。 此外,還可用於進行工頻磁場測試。

V 4780 - 手動電壓調壓器

V 4780 手動電壓調壓器可以按照 IEC 61000-4-11 Ed.2:2004 標準的電源瞬斷測試提供所需0/40/70/80%的瞬斷電壓。

V 4780S2 - 自動電壓調壓器
V 4780S2 手動電壓調壓器可以按照 IEC 61000-4-11 Ed.2:2004 標準的電源瞬斷測試提供所需0/40/70/80%的瞬斷電壓。

CNV 504N/508N - 用於雷擊測試的信號 / 資料線耦合去耦網路
CNV 504N / 508N 耦合 / 去耦網路能夠將Surge耦合到I / O 線和高速通信線上,滿足 IEC 61000-4-5 Ed 3.0標準要求。

 附件


MS 100N - 磁場線圈,用於工頻磁場和脈衝磁場測試

MS 100N 是一個 1 m * 1 m 的磁場線圈,符合 IEC / EN61000-4-8 和 IEC / EN 61000-4-9 標準的要求。 該線圈可以輕鬆移動,能夠調節高度,並可進行 360 度旋轉。


當需要產生低等級的工頻磁場強度時,可配合使用電流轉換器 MC 2630。 針對 100 A / m 以上的高等級場強測試,則需要配合使用 MC 26100 電流轉換器。


CCI - 電容耦合夾

CCI 電容耦合夾完全滿足 IEC 61000-4-4 標準要求。

ITP - 耐受性測試探棒
ITP 可於產品研發時,進行產品元件的電磁耐受性診斷測試。 它包含多個近場探棒,能夠定位系統中或印刷電路板上的薄弱點。 利用EFT模組於產生電磁干擾信號。

CA EFT kit - EFT標準校正負載
按照 IEC 61000-4-4 Ed.2 標準的要求,EFT產生器的特性需由 50 ohm 和 1,000 ohm 兩種不同的負載進行驗證。
EM TEST 提供包含這兩種負載電阻和一個轉接器在內的校準組,用來對EFT的輸出埠進行校驗。

CA HFK kit - 電容耦合夾校驗治具
2012 年發佈的 IEC / EN 61000-4-4 標準 Ed 3.0版本,需通過 50 ohm 同軸負載對電容耦合夾進行校準。

將電容耦合夾HFK 連接到EFT產生器的 50 ohm 輸出埠,並將 HFK 上的絕緣板連接到 50 ohm 同軸負載電阻,即可對電容耦合夾的EFT波形進行驗證。



ANSI/IEEE C62.41
ECE-R10
EN 61000-4-11
EN 61000-4-12
EN 61000-4-29
EN 61000-4-4
EN 61000-4-5
EN 61000-4-8
EN 61000-4-9
EN 61000-6-1
EN 61000-6-2
EN 61543
IEC 60255-22-5
IEC 61000-4-11
IEC 61000-4-12
IEC 61000-4-29
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-8
IEC 61000-4-9
IEC 61008-1
IEC 61009-1
IEC 61326
IEC 61850-3
IEEE 1547
ITU-T K.20
ITU-T K.21
ITU-T K.45
UL 1741
UL 244
UL 943
