車用電子電磁兼容測試方案
車用電子行業對EMC測試有著非常特殊要求且時常變化,脈衝波形測試要求越來越複雜。身為車用測試設備的領先製造商和各國際標準的委員會成員, EM TEST知道車用電子行業當前和未來的測試需求。
以下列出的車用測試設備經過精心設計,可滿足各種車用電子的EMC測試要求:
汽車暫態輻射測量系統...
Model : Transient Emission Set-iso-7637-2
*BS 200N100 - 電子開關,60 V 直流 / 100 A
*電壓降 100 A 時 < 1.2 V,25 A 時 < 0.2 V
*最高峰值電壓 1,000 V
*逆極性 / 短路保護功能
*BSM 200N40 - 機械開關,12/24 V 直流 / 40 A
*......

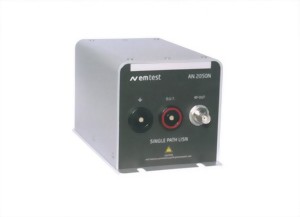

汽車電源阻抗網路
Model : AN 2050N Series
*根據ISO 7637或CISPR 25 / ISO 11452-4
*頻率範圍:100kHz - 108MHz
*最大直流電壓:400V
*最大交流電壓:250V(最高1kHz)
*最大電流: 50A AC / DC
*......
電子開關驗證負載
Model : CA BS 200N
*用於驗證電子開關 0.6 歐姆 / 50uH 根據 ISO 7637-2:2004要求
*最大電壓值28Vdc
*最大電流值50A
*分流電阻 10 歐姆,20 歐姆,40 歐姆,120 歐姆等內置阻抗給輻射量測使用
*過熱保護
汽車脈衝模擬器
Model : UCS 200N
*內置EFT / 脈衝群發生模組
*內置Micropulse發生模組,符合 ISO 7637, JASO, SAE 和 NISSAN 標準
*內置 80 V 耦合網路,最大電流可達 200 A
*內置電池開關
*具有過電流保護功能
*......
拋負載模擬器
Model : LD 200N
*符合 ISO 7637-2 Pulse 5a/5b,ISO 16750-2,SAE,JASO,Nissan...等標準
*可產生限幅拋負載脈衝
*內置 0.5 - 38 ohm 源阻抗,可選步長 0.1 ohm
*脈衝持續時間最長可達 1,200 ms
*內置 60 V / 30 A 耦合網路,並可拓展到 200 A
*......
拋負載模擬器
Model : LD 200N100
*符合 ISO 7637-2 Pulse 5a/5b,ISO 16750-2,SAE,JASO,Nissan...等標準
*內置 60 V / 100 A 耦合網路
*內置電池切換開關,電流 100 A
*可產生限幅拋負載脈衝
*脈衝持續時間最長可達 1,200 ms
*.......
拋負載模擬器
Model : LD 200N200
*符合 ISO 7637-2 Pulse 5a/5b,ISO 16750-2,SAE,JASO,Nissan...等標準
*內置 60 V / 200 A 耦合網路
*內置電池切換開關,電流 200 A
*可產生限幅拋負載脈衝
*脈衝持續時間最長可達 1,200 ms
*.......
任意波形產生器
Model : AutoWave
*雙核處理器技術,取樣速率 500 kS / s
*四通道任意波形發生器
*二通道瞬變波形記錄儀
*同步記錄和產生波形
*標準測試程式資訊庫
*.......
電壓跌落模擬器
Model : VDS 200N
*最高測試電壓可達 60 V
*最大測試電流可達 200 A(最大峰值電流可達 1,000 A)
*雙極性放大器模組(可選)
*低輸出阻抗
*強大的直流電壓源
*......
汽車電源瞬斷模擬器
Model : PFS 200N
*用於電壓暫降和短時中斷的獨立式測試設備
*上升 / 下降時間 < 1 us
*具有電子短路保護功能
*額定電壓 80 V 直流
*前面板操作
*.....
汽車電源及訊號線瞬斷模擬器...
Model : PFM 200N100.1
*帶有電源線開關(100 A)和信號線 / 資料線開關(2 A)
*滿足 LV 124/LV 148 標準脈衝 E10 和 E13 測試
*雙向電流
*獨立的接地回路開關
*上升 / 下降時間小於 200 ns
*......
低頻功率放大器
Model : AMP 200N
*內置 DDS 產生頻率最高 250 kHz 的正弦信號
*內置低頻放大器,250 W
*輸出電壓最高 140 V p-p,50V 均方根值
*輸出電流最大 5 A 均方根值
*直流偏置電壓可編輯
*.......
