8 線式信號線耦合/去耦網路
耦合/去耦網絡,用於測量繼電器和保護設備

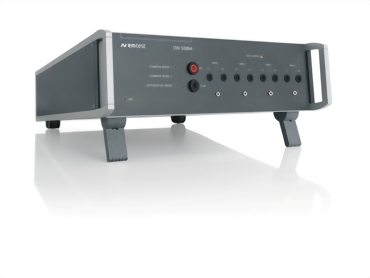

CNV 508N4系列是特殊的耦合/去耦網絡,用於根據IEC 60255-26執行“用於測量繼電器和保護設備的電氣乾擾測試”。指定0.5uF的電容以將脈衝耦合到線路。
EM TEST OCS 500N6或OCS 500N6F產生器產生的頻率為1MHz的阻尼振盪脈衝,每條線路具有> 1.5mH的去耦電感,以保護輔助設備不受測試脈衝的影響。
CNV 508N4系列是特殊的耦合/去耦網絡,用於根據IEC 60255-26執行“用於測量繼電器和保護設備的電氣乾擾測試”。指定0.5uF的電容以將脈衝耦合到線路。
EM TEST OCS 500N6或OCS 500N6F產生器產生的頻率為1MHz的阻尼振盪脈衝,每條線路具有> 1.5mH的去耦電感,以保護輔助設備不受測試脈衝的影響。
- 符合 IEC 60255-26 所有耦合方式的選擇
- 可由OCS 500N6 / N6F遠程控制
- 耦合電容器 0.5uF
- 解耦電感 > 每線1.5mH
- 最大的額定線電壓 250V AC/DC
- 額定線電流 4A AC/DC 或 16A AC/DC
優點
符合IEC 60255-26 的全自動耦合網路
根據DUT的配置,幾個不同的測試設置用於在差分模式(同一對線對線)或共模(每對對地或一對對所有其他對,其中接地)。CNV 508N4由OCS 500N6自動設置,選擇所需的耦合模式和要耦合的線路。該耦合器提供測試高達4對/ 8線的能力。
IEC 60255-26中概述的測量繼電器和保護設備的測試包括不同的耦合模式,以在不同條件下測試DUT。每對線在差分模式下單獨測試。共模測試適用於每對接地和每對,其他對連接到地。
EM TEST CNV 508N4系列是用於這些應用的專用CDN,全自動,由OCS 500N6遠程控制用於各種耦合模式。這提供了最佳的用戶方便性和可靠性,所有所需的耦合都要進行測試。所選擇的耦合模式和實際測試的線由LED指示。
完整的解決方案

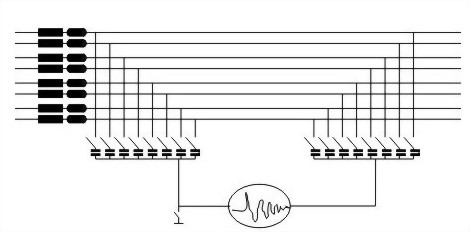

CNV 508N4系列包括所需的1.5mH去耦電感,通過每個線路的0.5uF電容和耦合繼電器去耦輔助設備和耦合部分,以允許根據IEC 60255-26 進行差模和共模測試的所有可能設置。通過OCS 500N6選擇和控制線路的耦合模式和耦合。
IEC 60255-22-1
IEC 60255-26
