微脈衝產生器

  • MPG 200S20-微脈衝產生器

型號 : MPG 200S20

數量 :

加入詢價車

  • MPG 200S20-en
  • MPG 200S20-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

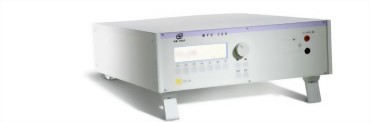

MPG 200S20 - 微脈衝產生器

當感應負載與 DC 電源斷開連接時,電池供電系統會產生微脈衝訊號。 這些脈衝具有中等能量,其上升時間在低微秒範圍內,範圍在幾十或數百/千微秒之間。 正負極性取決於感應負載是被動(如加熱器)還是主動(如直流馬達)。

MPG 200S20 具有內置電子開關,以便按照標準要求中斷直流供電電壓。 它能夠產生滿足 Gost 28751-90 標準要求的脈衝 pulses 1b、pulses 6,以及滿足 ISO 7637-1:1990 標準要求的脈衝 pulses 6。



  • 分立式測試設備
  • 測試電壓 1,100V
  • 包含 30、50、100、150、200ohm 五個不同源阻抗值
  • 內置電子開關
  • 內置 60V/25A DC 耦合/去耦網路
  • 前面板操作
  • 標準測試路徑
  • RS 232 和 GPIB 介面

 優點


MPG 200S20 - 內置電子開關的獨立式微脈衝產生器


MPG 200S20 能夠獨立完成汽車電子微脈衝測試。 內置的電子開關能夠按照標準要求實現直流供電電壓的中斷。 包括 60V/25A DC 耦合/去耦網路的 MPG 200S20 既是一台獨立式測試設備,同時又能很好地集成到一整套測試系統當中。


MPG 200S20 既可手動操作,又可以通過軟體控制。 通過錯誤偵測功能,使用者可以依據待測物狀態控制正在進行中的測試程序。 在安全功能方面,MPG 200S20 具備了警示燈和安全內鎖。 預設的標準測試程式,給使用者的測試帶來高度便利。 此外,MPG 200S20 還提供了快速啟動測試程式,使用者可以即時更改參數,以便對待測物的抗擾敏感度做出準確評估。


 操作


易於操作


通過前面板功能表和功能鍵,使用者可以快速、準確地編輯測試程式。 控制游標用於對已預設測試程式的所有測試參數進行快速設定,使測試過程變得非常簡單,並確保每一測試步驟都能夠正確無誤地進行。

 軟體


控制及報告生成軟體 iso.control


iso.control 是非常人性化的控制軟體,它使用方便、使用者介面結構清晰、靈活性強,各項操作功能以及 EM TEST 標準資訊庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 iso.control 符合國際/國家標準和大部分汽車廠家標準的要求,並始終根據標準變化的情況對相關資訊進行更新。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。


iso.control 支援Windows 95/98、Windows ME、Windows NT、Windows 2000、Windows XP 和 Windows Vista 作業系統。 遠端控制則通過 USB 或 GPIB 介面來完成。 iso.control 相容各種類型的 GPIB 卡。


 其他型號


MPG 200 微脈衝模擬器系列


EM TEST 提供各種型號的微脈衝模擬器來滿足不同國際、國家標準及全球不同汽車廠家標準的測試要求。


 附件


CA ISO - 用於脈衝校準的負載電阻


CA ISO 是一套依照 ISO 7637-2:2004 Annex D 和 各種汽車廠家標準要求對微脈衝和拋負載脈衝進行校準的高精度負載電阻。


GOST 28751-90
ISO 7637-1:1990
