汽車暫態輻射測量系統

  • 汽車暫態輻射測量系統-Transient Emission Set-iso-7637-2
  • 汽車暫態輻射測量系統-Transient Emission Set-iso-7637-2
  • 汽車暫態輻射測量系統-Three-in-one artificial network

型號 : Transient Emission Set-iso-7637-2

數量 :

加入詢價車

  • Transient Emission Set-en
  • Transient Emission Set-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

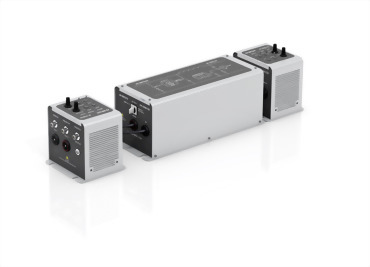

汽車暫態輻射測量系統,符合 ISO 7637 標準


按照 ISO 7637-2 標準,汽車暫態輻射測量系統需要一個電子開關,一個機械開關和一個人工電源網路。


電子開關用於產生慢速脈衝;機械開關用於產生快速脈衝;人工電源網路模擬線束的典型阻抗。


AN 20100N 符合 ISO 7637-2,CISPR 25 / ISO 11452-4 和 CISPR 16-1-2 標準,可以根據需要進行切換阻抗。

  • BS 200N100 - 電子開關,60 V 直流 / 100 A
  • 電壓瞬斷 100 A 時 < 1.2 V,25 A 時 < 0.2 V
  • 最高峰值電壓 1,000 V
  • 逆極性 / 短路保護功能
  • BSM 200N40 - 機械開關,12/24 V 直流 / 40 A
  • AN 200N100 - 符合 ISO 7637,CISPR 25,CISPR 16 標準
  • 頻率範圍 100 kHz - 125 MHz
  • 1,000 V 直流,250 V 交流 (頻率最高可達 1 kHz)
  • 電流最大 100 A 交流 / 直流,連續
  • 插入損耗 < 3 dB

 優點

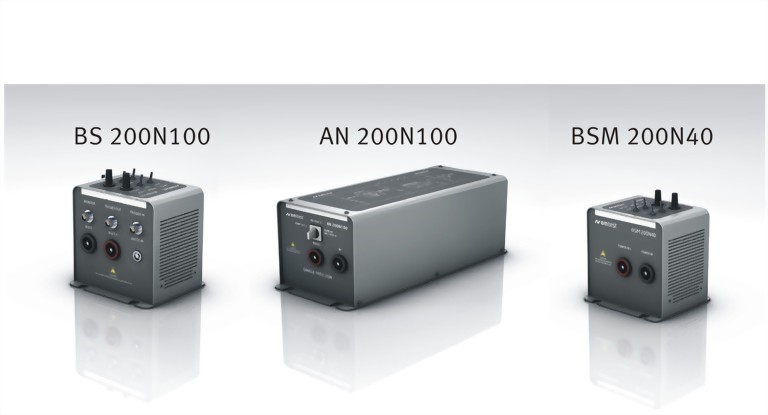

EM TEST 汽車暫態輻射測量系統包含 BS 200N100 電子開關,AN 200N100 人工電源網路和 BSM 200N40 機械開關也可分別選購。


這是一套便於使用,經濟便攜的測量系統,完全滿足 ISO7637-2 標準。


設備體積小,互連距離短,能夠滿足標準對測試間距的要求。


另有選件電阻箱 RS-Box,帶有分流電阻,可以按照ISO 7637-2:2004 和 ISO 7637-2:2011 標準的要求進行發射測量。


RS-Box 能夠提供上述標準所要求的 40 ohm 分流電阻,以及其他測試所需分流電阻值,如 10 ohm,20 ohm和 120 ohm。

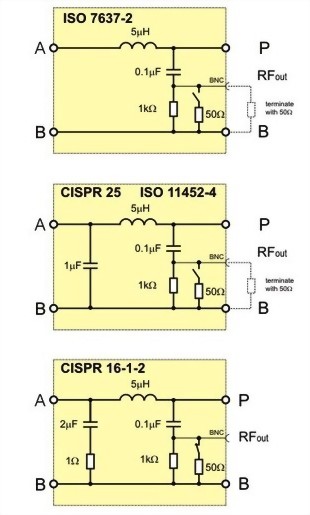

 多用途的 AN 200N100


三合一人工電源網路


AN 200N100 是一台多用途的人工電源網路,能夠滿足四種不同標準的阻抗要求。 多種設置通過兩個開關來完成。


一個開關用於設置 AN 200N100 的電源輸入(ISO 7637-2 標準:無電容;CISPR 25 和 ISO 11452-4標準:電源輸入端帶有 1 uF 電容;CISPR 16-1-2 標準:電源輸入端帶有串聯的 2 uF 電容和 1 ohm 電阻)。


另一個開關用於按照需求切換內置的 50 ohm 終端電阻。


AN 200N100 完全滿足多種測試需求,能夠按照不同的標準要求提供典型阻抗特性。


ISO 7637-2:2004
ISO 7637-2:2011
