音頻變壓器

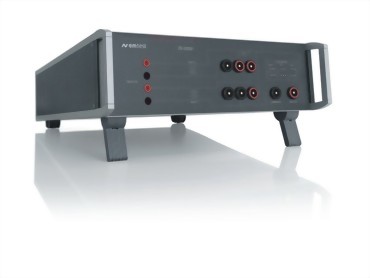

  • CN 200N1-音頻變壓器

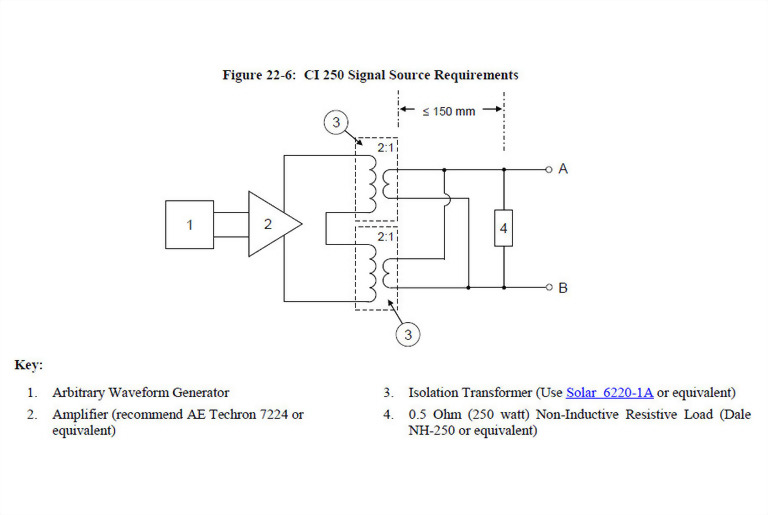

  • Figure 22-6:CI 250 Signal Source Requirements

型號 : CN 200N1

數量 :

加入詢價車

  • CN 200N1-en
  • CN 200N1-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

CN 200N1 - 用於低頻傳導耐受測試的變壓器


CN 200N1是一個獨立的耦合網絡,有兩個音頻變壓器可單獨配置給各種測試要求(例如Ford FMC1278,German Lloyd GL VI-7-2和SAE J1113-2)。 CN 200N1透過音頻變壓器向測試線路施加測試信號,以執行ripple voltage test和低頻傳導耐受測試。


  • 變壓器和0.5ohm負載
  • 頻率響應10Hz至250kHz
  • 二次側飽和電流50A
  • 音頻功率2 x 200 W
  • 可自由配置一次側/二次側;串聯/並聯/單線
  • 匝比2:1降低
  • 內置無感性負載電阻0.5ohm,250W

CN 200N1 - Ford CI250耦合網路


CN 200N1是一個易於使用的耦合裝置,由兩個音頻變壓器和一個0.5歐姆/ 250瓦的負載電阻組成,可根據Ford FMC1278 fig. 22-6需求用於AC ground voltage offset測試。 兩個變壓器需要串聯連接在一次側,其二次側則並聯0.5歐姆的非電感性電阻負載。






AIRBUS
Chrysler CS-11809 (2009)
DaimlerChrysler DC-10615
DO 160 Section 16
DO 160 Section 18
Ford EMC-CS-2009.1
Ford FMC1278
GLloyd VI-7-2
ISO 11452-10
EMC-CS-2010JLR V1.1 (2011-01)
MIL STD 461 D CS 101
MIL STD 461 D CS 109
MIL STD 461 E CS 101
MIL STD 461 E CS 109
MIL STD 461 F CS 101
MIL STD 461 F CS 109
MIL STD 461 G CS 101
MIL STD 461 G CS 109
MIL-STD-704
Mitsubishi ES-X82115
SAE J1113-2

Tata TST/TS/WI/257
