LV 124 校正治具

  • CA LV 124-校正治具
  • CA  LV 124 Power Line verification
  • CA  LV 124 Signal and Datalines

型號 : CA LV 124

數量 :

加入詢價車

  • CA LV 124-en.pdf
  • 產品敘述
  • 規格
  • 特點
  • 應用

根據LV124及VW 80000 (E10 and E13)標準,用來驗證PFM 200N100.1的校正治具:


電源線負載: CA LV124-P1R: 1 Ohm/30W, 1%, CA LV124-P100R: 100 Ohm/30W, 1%
訊號線負載: CA LV124-D1R: 1 Ohm/1W, 1%, CA LV124-D1000R: 1 kOhm/1W, 1%


  • 低電感負載電阻可直接連接到PFM 200N100輸出電源插頭
  • 負載電阻1.0 ohm和100 ohm的電源線驗證
  • 負載電阻1.0 ohm和1000 ohm的數據線驗證
  • 1.0,100,1000 ohm的高精度負載電阻
  • 搭配CA LV 124負載的軟體驗證程式

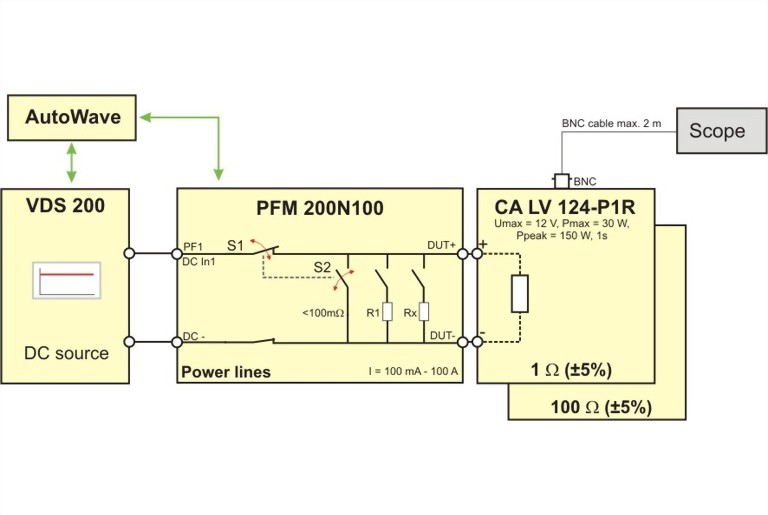

 電源線驗證


測試程序



電源線根據標準必須執行並記錄一個參考量測,使用100歐姆(±5%)和1歐姆(±5%)作為DUT替代品。 該測試設置必須提供邊緣陡度的驗證。並須採用低電感性電阻。
負載電阻必須具有以下特性以實現所需的脈衝參數:
- 低電感性
- 盡可能短的電纜(幾厘米)到PFM 200N100.1輸出
- 探頭必須盡可能靠近負載電阻,或者與CA LV 124-P一樣,使用直接在負載上的BNC連接。

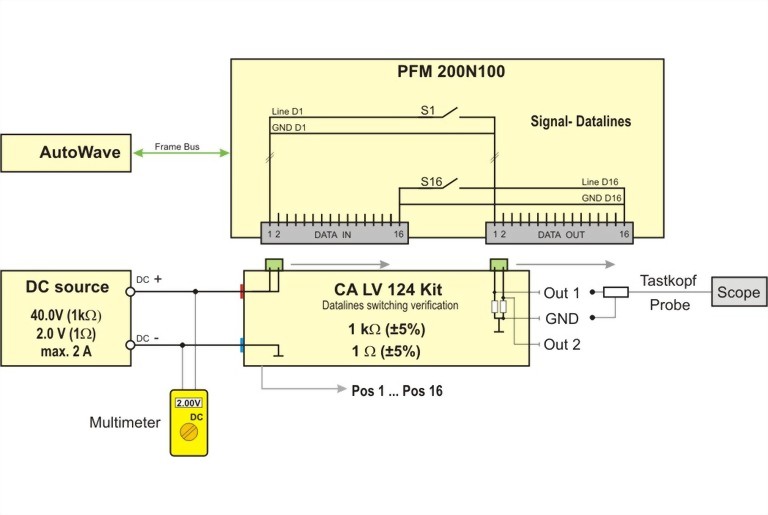

 信號及數據傳輸線


測試程序


在測試期間,所有偶數和奇數I / O線同時交替切換。 使用測試適配器保證每次只有一條線路充電。


訊號線根據標準必須執行並記錄一個參考測量,使用1 k歐姆(±5%)和1歐姆(±5%)作為DUT替代品。 該測試設置必須提供邊緣陡度的驗證。 必須採低電感性電阻器。




BMW GS 95024-2-1
MBN LV 124-1
OEM LV 124
OEM LV 124 (2013-02)
VW 80000

相關產品
汽車電源及訊號線瞬斷模擬器

汽車電源及訊號線瞬斷模擬器

Model : PFM 200N100.1
