7KV電磁耐受綜合測試系統

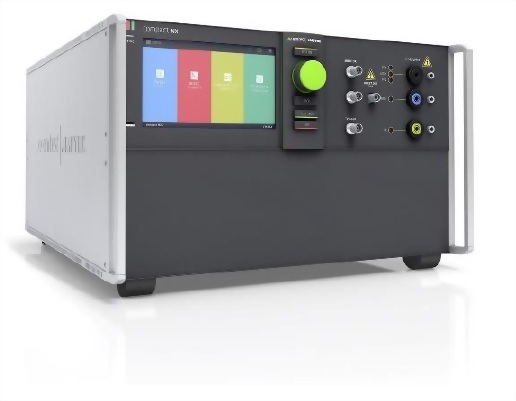

Compact NX7 - 7KV電磁耐受綜合測試系統用於EFT / Burst / Surge / Telecom Surge / DIPS / MF / PF
新一代的電磁耐受綜合測試系統,可滿足EN/IEC 61000-4-4/5/8/9/11/29測試要求。
具有簡易操作的彩色觸摸螢幕,現代化設計的NX7 bspt系列為完全符合基本電磁耐受測試標準的解決方案。 除了內建的單相耦合/去耦網絡(CDN)外,也可擴充外部三相電源耦合去耦合網路達每相200A來測試三相EUT。
All in one - 所有你所需要的測試
NX7 bspt系列是最新現代工藝設計的電磁耐受綜合測試系統。可以依照不同的待測物電源容量來選擇耦合去耦合網路。
NX7 可手動面板操作,各項測試參數與耦合去耦合線路圖均清楚的顯示在彩色觸控螢幕上,遠程軟體控制可透過Ethernet / USB / Optical等介面。監測端的BNC端子可監測峰值電壓和電流輸出。為了增強安全性要求,可以使用Interlock和警告燈等功能。
NX7是第一台可自動監測待測物電源的測試系統。會針對監測到的電源線來進行耦合選擇。選單設置中將隱去沒有使用到的耦合組合。具有預設的通用測試標準操作簡易。快速啟動是方便進行基本的標準等級測試。也可以自行更改所需的測試參數。
操作
易於操作
創新的彩色觸摸螢幕具有簡單明瞭的測試選擇。開始/停止/暫停鍵由LED鑑指示目前狀態,使用者能夠快速準確地編寫測試程序。 觸摸螢幕和旋鈕都可以快速設定所有測試參數,確保簡化測試程序,並確保每一步都能正確執行。
軟體
遠端控制和報告軟體
iec.control 是非常人性化的控制軟體,它使用方便、使用者介面結構清晰、靈活性強,各項操作功能以及 EM TEST 標準資訊庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。
iec.control 符合國際 / 國家標準和大部分汽車廠家標準的要求,並始終根據標準變化的情況對相關資訊進行更新。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。
iec.control支持Windows 2000、Windows XP、Windows Vista、Windows 7和Windows 8作業系統。遠程控制通過以太網口、USB或光纖介面來完成。
附屬設備
coupling NX7- 用於脈衝群和浪湧測試的三相耦合 / 去耦網路
EM TEST 提供一系列針對脈衝群、浪湧和振鈴波測試的全自動三相耦合 / 去耦網路,以拓展針對三相被試設備的測試能力。測試電流最大可達 200 A。
variac NX-1-260-16 - 用於電壓變化測試的自動調壓器
variac
NX-1-260-16 自動調壓器作為抽頭變壓器的替代測試方案,能夠按照 IEC
61000-4-11 標準的要求,進行電壓暫降,短時中斷和電壓變化測試。此外,還可用於進行自動磁場測試。
V 4780 - 抽頭變壓器,用於電壓暫降測試
V 4780 抽頭變壓器可以按照 IEC / EN
61000-4-11 標準的要求為電壓暫降測試提供所需電壓。
V 4780S2 - 抽頭自動變壓器,用於電壓暫降測試
V 4780S2 抽頭自動變壓器可以按照 IEC / EN
61000-4-11 標準的要求為電壓暫降和短時中斷測試提供所需電壓。與手動操作的 V 4780 相比,V 4780S2 可以根據所選的電壓等級自動切換抽頭。
CNV 504/508 N 及 T 系列 - 用於浪湧測試的信號 / 資料線耦合 / 去耦網路
CNV 504/508 N 及 T 系列 耦合 / 去耦網路能夠將浪湧脈衝耦合到 I / O 線,信號 / 資料線和通信線上,滿足 IEC 61000-4-5
Ed 3.0 標準要求。
附件
MS 100N - 磁場線圈,用於工頻磁場和脈衝磁場測試
MS 100N 是一個 1 m * 1 m 的磁場線圈,符合 IEC / EN
61000-4-8 和 IEC / EN
61000-4-9 標準的要求。該線圈可以輕鬆移動,能夠調節高度,並可進行 360 度旋轉。
當需要產生低等級的工頻磁場強度時,可配合使用電流互感器 MC 2630。針對 100 A / m 以上的高等級場強測試,則需要配合使用 MC 26100 電流互感器。
CCI - 電容耦合鉗
CCI 電容耦合鉗完全滿足 IEC / EN
61000-4-4 標準要求。
ITP - 抗擾度測試探頭組件
ITP 是產品研發診斷測試工具。它包含多種近場探頭,能夠定位某一系統中或印刷電路板上的薄弱點。脈衝群模擬器則用於產生干擾信號。
PVF BKIT 1 - 電快速瞬變 / 脈衝群校驗組件
按照 IEC / EN
61000-4-4 標準的要求,脈衝群發生器的特性需由 50 ohm 和 1,000 ohm 兩種不同的負載進行驗證。
EM TEST 為使用者提供包含這兩種負載電阻和一個適配器在內的校準元件,用來對被試設備輸出埠進行校驗。
CCI PVKIT 1 - 電容耦合鉗校驗元件
2012 年發佈的 IEC / EN
61000-4-4 Ed 3.0 標準建議通過 50 ohm 同軸負載對電容耦合鉗進行校準。電容耦合鉗(CCI)連接在電快速瞬變發生器的 50 ohm 輸出端。HFK 內置了一個靈活的絕緣片連接到 50 ohm 負載電阻,用來校驗電容耦合鉗的電快速瞬變/脈衝群波形。
