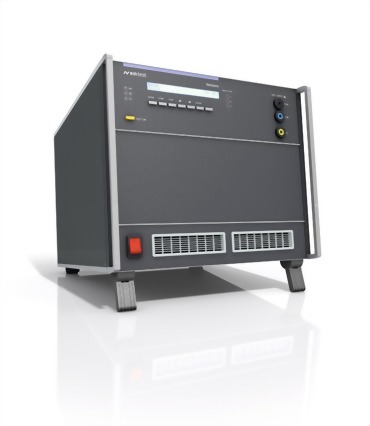

單相電源品質抗擾度模擬器

  • NetWave Series 1-phase

型號 : NetWave Series 1-phase

數量 :

加入詢價車

  • NetWave Series 1-phase
  • 產品敘述
  • 規格
  • 特點
  • 應用

NetWave - 類比多種電源現象

NetWave 單相系列作為單相交流電源品質抗擾度模擬器是特別按照 IEC / EN 61000-4-13,-4-14 和 -4-28 標準進行設計的。 作為直流電源品質抗擾度模擬器,它還能夠滿足 IEC / EN 61000-4-17 標準對直流紋波電壓測試和 IEC /EN 61000-4-29 標準對直流供電電源電壓暫降和短時中斷測試的要求。

NetWave 的失真率低、穩定性高,即使供電負載發生變化,其仍能保證完全符合 IEC / EN 61000-3-2,-3-3,-3-11 和 -3-12 以及 JIS C 61000-3-2 標準對諧波和閃爍測試的要求。

NetWave 系列也適用于逆變器 (例如太陽能逆變器、風能逆變器) 和電動汽車測試。此外,NetWave 單相系列還能滿足航空標準 DO-160,Airbus ABD0100 和 Boeing 以及軍用標準 MIL-STD-704 的要求。


  • 寬量程頻率範圍 DC - 5 kHz
  • 輸出功率最高可達 7,500 VA AC / 9,000 W DC
  • 輸出電壓最高 360 V AC / +/- 500 V DC
  • 可承受的最大衝擊電流達 200 A
  • 可拓展的觸發和控制能力 (NetWave 7.3)
  • 內置任意波形發生器,輕鬆類比複雜波形
  • 標準測試程式符合 IEC / EN 標準、航空標準和 MIL-STD 軍用標準測試要求
  • 內置電壓表和電流錶 (選件)
  • 多種介面
優點


NetWave - 強大的多功能交 / 直流電源模擬器

NetWave 是一個可程式設計的交流和直流電源,頻率範圍寬,能夠產生各種波形,以滿足電磁相容領域和航空航太等多種測試應用需求。 NetWave 不但基於即時處理器技術,而且配備了內置的高性能 PC、數位訊號處理器(DSP)和硬碟,從而即時產生並記錄波形。

NetWave 的失真率低、穩定性高,即使供電負載發生變化,其仍能保證完全符合 IEC / EN 61000-3-2,JIS C 61000-3-2 和 IEC / EN 61000-3-3 以及 IEC / EN 61000-3-11 和 IEC / EN 61000-3-12 標準對諧波和閃爍測量的要求。 NetWave 系列也適用于逆變器 (例如太陽能逆變器、風能逆變器) 和電動汽車測試。 此外,NetWave 單相系列還能滿足航空標準 DO-160,Airbus ABD0100 和 Boeing 以及軍用標準 MIL-STD-704 的要求。

按照標準的要求,對諧波和閃爍的測量需要一個純淨的正弦電壓。 無論負載情況如何,NetWave 輸出電壓的失真率均可保證低於 0.1%。

用 NetWave 編輯波形,既可以通過編輯波形片斷來實現,也可以通過編輯測試點(通常將產生成兆資料)來實現,並能輕鬆記錄可達 1GByte 的波形檔。 測量通道支援的峰值電壓可達 +/- 500 V,峰值電流可達 +/-150 A,解析度為 16 位。
NetWave 支援多種通用的介面類別型,如 GPIB、乙太網介面和 USB 介面(用於連接記憶棒)。

軟體

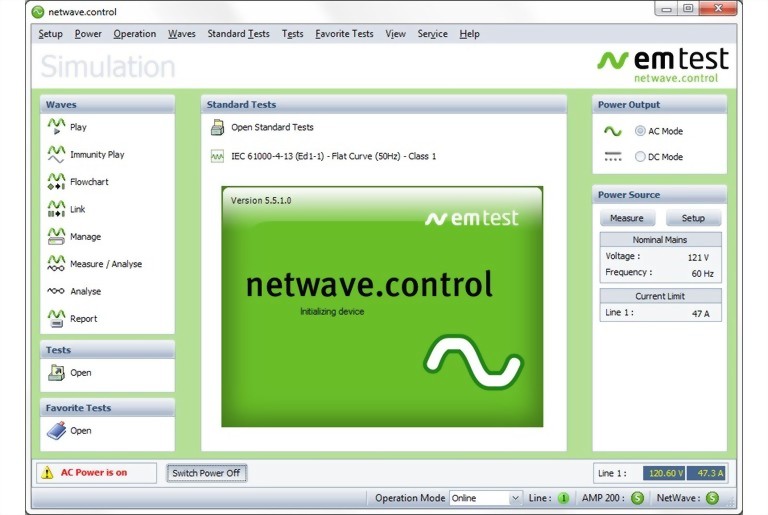

netwave.control - 波形及標準測試的編輯、文本和管理軟體

NETWAVE.CONTROL - 波形及標準測試的編輯、文本和管理軟體netwave.control 是輕鬆操控 NewWave 的便捷工具。 使用者可以利用 netwave.control 編輯由波形片斷或測試點組成的各種波形,並下載到 NetWave。


根據不同需求,使用者可以用高級圖片工具調整波形。 netwave.control 為使用者提供多種多樣預置的波形片斷和大量的符合電磁相容及航空航太標準的標準測試程式。 此外,netwave.control 還任何通過支援其他方式記錄的波形,例如從示波器截取的波形、或由 Excel 或 CSV 檔導入的波形等。 所有類型的波形均可下載到 NetWave。


netwave.control 還擁有強大的報告功能,能夠產生測試或測量報告,支援 Windows 2000、Windows XP、Windows Vista、Windows 7 和 Windows 8 作業系統。


AIRBUS
BOEING
DO 160 Section 16
EN 61000-3-11
EN 61000-3-12
EN 61000-3-2
EN 61000-3-3
EN 61000-4-11
EN 61000-4-13
EN 61000-4-14
EN 61000-4-17
EN 61000-4-28
EN 61000-4-29
IEC 61000-3-11
IEC 61000-3-12 Ed.2:2011
IEC 61000-3-2
IEC 61000-3-3
IEC 61000-4-11
IEC 61000-4-13
IEC 61000-4-14
IEC 61000-4-17
IEC 61000-4-28
IEC 61000-4-29
JIS C 61000-3-2
MIL-STD-704
