三相閃爍標準阻抗

  • AIF 503N-series

型號 : AIF 503N-series

數量 :

加入詢價車

  • AIF 503N-series
  • 產品敘述
  • 規格
  • 特點
  • 應用


AIF 503N 系列是三相閃爍標準阻抗,全系產品可以覆蓋每相電流 16 A -75 A 的範圍。

能夠提供兩種不同的阻抗值,分別是符合EN / IEC 61000-3-3 和 IEC 60725 標準要求的參考阻抗值和符合 EN / IEC 61000-3-11 標準的測試阻抗值,後者用於測試連接到供電電流大於等於 100 A 的公共低壓供電系統上的儀器設備。


  • 阻抗值符合 IEC / EN 61000-3-3 和 IEC / EN 61000-3-11 標準
  • 非飽和空氣線圈電感器
  • 線電壓 3 x 400 V
  • 每相相電流最大可達 75 A (取決於具體型號)
  • 自動過流保護
  • LED 指示燈顯示測試狀態
  • 由 DPA 503N 遠端控制
優點


三相閃爍阻抗,最大可達 75A

AIF 503N 系列能夠提供滿足兩種測試應用需求的阻抗值(AIF 503N16 除外)。 它既能提供符合 IEC 60725 標準閃爍測量要求和 IEC/EN 61000-3-3 標準要求的閃爍阻抗值,又能提供對額定電流大於 16A 並連接到供電電流大於 100A 的低壓供電網絡上的 DUT 進行閃爍測量所需的阻抗值。

AIF 503N 系列使用非飽和空氣線圈電感器,通過手動方式設置電感值。

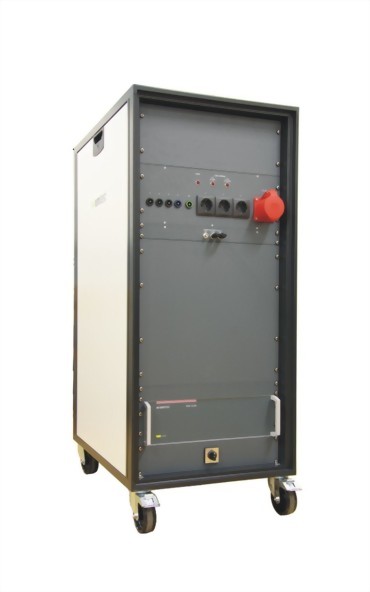

AIF 503N 系列與 DPA 503N 配合使用,能夠進行單相和三相測量。 軟體 dpa.control 能夠對 AIF 503N 系列實現完全遠端控制。 前面板上的 LED 指示燈顯示當前應用模式。 AIF 503N32/-N63/-N75 型號配備帶有滾輪的機櫃,機櫃可同時容納 DPA 503N,使用非常方便。

型號概覽

AIF 503N 型號

AIF 503N16 - 三相 16A 閃爍阻抗
AIF 503N32.1 - 三相 32A 閃爍阻抗
AIF 503N63.1 - 三相 63A 閃爍阻抗
AIF 503N75.1 - 三相 75A 閃爍阻抗


EN 61000-3-11
EN 61000-3-3
IEC 60725
IEC 61000-3-11
IEC 61000-3-3
JIS C 61000-3-2
