單相諧波閃爍分析儀

  • 單相諧波閃爍分析儀

型號 : DPA 500N

數量 :

加入詢價車

  • DPA 500N
  • 產品敘述
  • 規格
  • 特點
  • 應用

DPA 500N - 全兼容單相諧波和閃爍分析儀

諧波和諧間波是由現代電子功率調整模塊引起的,這些用於控制負載和減小功耗的非線性模塊是供電系統中諧波電壓的來源。

負載電流的變化會引起電壓波動,從而導致照明系統的亮度和光譜產生變化。閃爍是指這種燈光刺激對視覺產生的不適感受,閃爍需要被限製到最小。

DPA 500N 諧波和閃爍分析儀適用於單相被試設備。

  • 實時採集數據
  • 內置硬盤儲存數據
  • 16 位 A / D 轉換器
  • 輸入電流範圍寬
  • 輸入電壓範圍寬
  • 內置閃爍阻抗
  • 高端分析功能
  • USB 接口用於遠程控制和數據傳輸

優點

全認證級諧波和閃爍分析儀

DPA 500N 是一台全認證級的諧波和閃爍分析儀,它滿足最新版 IEC / EN 61000-3-2,IEC / EN 61000-3-3 和JIS C 61000-3-2 標準要求。同時符合 IEC / EN 61000-4-7:2002 和Am.1:2008(A 類儀器)及 IEC / EN 61000-4-15:2003 標準要求。

基於實時內核技術,並配備了內置硬盤的 DPA 500N,可以無間隙無重疊地連續記錄所有的測量數據。通過數字PPL(鎖相環),矩形測量窗口能夠與供電頻率(50 Hz 或60 Hz)的每一組(包含 10 或 12 個週期)保持同步。寬量程的輸入電流(最大 50 A)避免了量程切換引起的數據丟失。

被試設備的分類可以在測量前或測量後的任意時段進行選擇。在試驗過程中,也可以實時測量交流純淨電源的輸出電壓及電流值。在進行閃爍測量時,DPA 500N 將自動選擇內置閃爍阻抗,這一功能使其成為一台完整的一體化諧波閃爍分析儀。通過外置電流鉗(選件),電流範圍可拓展到 140 A 均方根值或更高。


軟件
dpa.control - 諧波和閃爍控制與分析軟件

dpa.control 是用來遠程控制諧波和閃爍分析系統的軟件工具。它能夠控制 DPA 500N 的全部功能,上傳測量數據記錄並進行被試設備的分類和分析。

dpa.control 不僅可以按照最新版標準的要求進行數據分析,也可以按照舊版本標準的要求進行數據分析。其失敗/ 合格的判定功能可以方便用戶對被試設備進行快速評判;更加詳細的數據可用於進一步的分析和對被試設備的評估。

dpa.control 還具備強大的文本處理功能,能夠直接輸出到 Word 文檔。

其他型號
DPA 500 諧波和閃爍分析系列產品

EM TEST 提供兩種不同的諧波和閃爍分析儀,以滿足單相(DPA 500N)和三相(DPA 503N)應用需求。三相諧波和閃爍分析儀 DPA 503N 同樣適用於對單相被試設備進行測試。

附屬設備

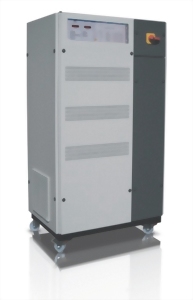

ACS 500N6 - 6 kVA 單相交流電壓源

ACS 500N6 單相交流電壓源用於產生諧波閃爍分析所需的純淨交流供電電壓,完全滿足IEC/EN 61000-3-2、IEC/EN 61000-3-3和JIS C 61000-3-2 標準的要求。其額定功率為 6 kVA,輸出電壓可達 300 V。
ACS 500N6 交流電壓源可通過 dpa.control 軟件進行遠程控制。

ACS 500N3 - 3 kVA 單相交流電壓源

ACS 500N3 單相交流電壓源用於產生諧波閃爍分析所需的純淨交流供電電壓,完全滿足IEC/EN 61000-3-2、IEC/EN 61000-3-3和JIS C 61000-3-2 標準的要求。其額定功率為 3 kVA,輸出電壓可達 300 V。
ACS 500N3 交流電壓源可通過 dpa.control 軟件進行遠程控制。

EN 301489-1
EN 301489-17
EN 301489-24
EN 301489-7
EN 61000-3-2
EN 61000-3-3
EN 61000-4-15
EN 61000-4-7
EN 61000-6-1
EN 61000-6-2
IEC 60601-1-2
IEC 61000-3-11
IEC 61000-3-12 Ed.2:2011
IEC 61000-3-2
IEC 61000-3-3
IEC 61000-4-15 Ed.2:2010
IEC 61000-4-7
IEC 61326
JIS C 61000-3-2
