三相電源品質抗擾度模擬器
NetWave - 類比多種電源現象
NetWave 三相系列作為三相交流電源品質抗擾度模擬器是特別按照 IEC / EN 61000-4-13,-4-14,-4-27(預相容) 和 -4-28 標準進行設計的。 作為直流電源品質抗擾度模擬器,它還能夠滿足 IEC / EN 61000-4-17 標準對直流紋波電壓測試和 IEC / EN 61000-4-29 標準對直流供電電源電壓暫降和短時中斷測試的要求。
NetWave 系列適用于逆變器 (例如太陽能逆變器、風能逆變器) 和電動汽車測試。 此外,NetWave 三相系列還能滿足航空標準 RTCA / DO 160 D/ E / F / G、Airbus ABD0100 和 Boeing 以及軍用標準 MIL-STD-704 A/ B / C / D / E / F、GJB181、GJB181 A / B 的要求。
NetWave 三相系列還可配備功率恢復模組 (選件),用於吸收最高可達 NetWave 標稱功率的回饋功率 (交流 / 直流) 。
- 寬量程頻率範圍 DC - 5 kHz
- 輸出功率最高可達 90 kVA AC / 110 kW DC
- 輸出電壓最高 3 x 400 V AC (p-n),±560 V DC
- 可承受大能量衝擊電流
- 功率恢復可達到標稱功率 (選件)
- 內置任意波形發生器,輕鬆類比複雜波形
- 標準測試程式符合 IEC / EN 標準、航空標準和 MIL-STD 軍用標準測試要求
- 多種介面
NetWave - 強大的多功能交 / 直流電源模擬器
NetWave 是一個可程式設計的三相交流和直流電源,頻率範圍寬,能夠產生各種波形,以滿足電磁相容領域和航空航太等多種測試應用需求。 NetWave 不但基於即時處理器技術,而且配備了內置的高性能 PC、數位訊號處理器(DSP)和硬碟,從而即時產生並記錄波形。
按照標準的要求,對諧波和閃爍的測量需要一個純淨的正弦電壓。 無論負載情況如何,NetWave 輸出電壓的失真率均可保證低於 0.1%。

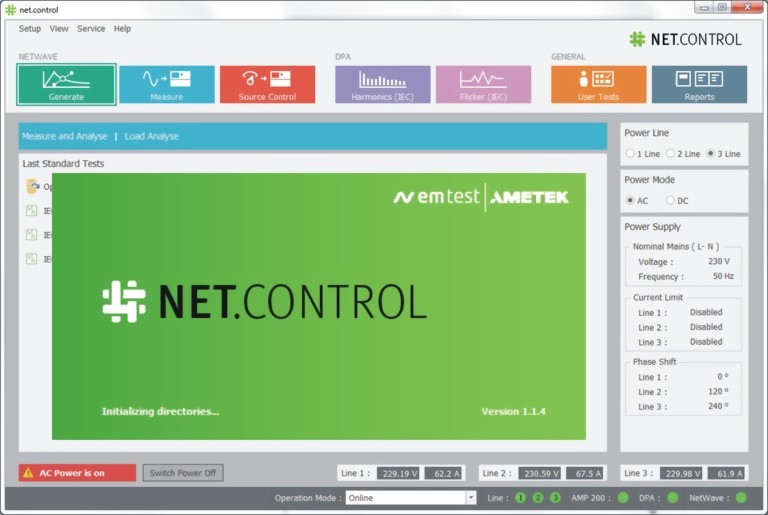

net.control - 波形及標準測試的編輯、文本和管理軟體
net.control是輕鬆操作NewWave的便捷工具。用戶可以利用net.control編輯由波形片斷或測試點組成的各種波形,並下載到NetWave。根據不同需求,用戶可以使用高級圖片工具調整波形。
net.control為用戶提供多種多樣預置的波形片斷和大量的符合電磁兼容性及航空航天標準的標準測試程序。此外,net.control還任何通過支持其他方式記錄的波形,例如從示波器截取的波形 ,或通過Excel或CSV文件導入的波形等。所有類型的波形均可下載到NetWave。
net.control還擁有強大的報告功能,能夠產生測試或測量報告,可以在Windows 7,Windows 8和Windows 10作業系統下使用。
BOEING
DO 160 Section 16
DO 160 Section 18
IEC/EN 61000-3-11
IEC/EN 61000-3-12
IEC/EN 61000-3-2
IEC/EN 61000-3-3
IEC 61000-4-11
IEC 61000-4-13
IEC 61000-4-14
IEC 61000-4-17
IEC 61000-4-27
IEC 61000-4-28
IEC 61000-4-29
IEC 61000-4-34
JIS C 61000-3-2
MIL STD 461
MIL-STD-704
