三相交流電源

  • ACS 503N-series

型號 : ACS 503N-series

數量 :

加入詢價車

  • ACS 503N-series
  • 產品敘述
  • 規格
  • 特點
  • 應用

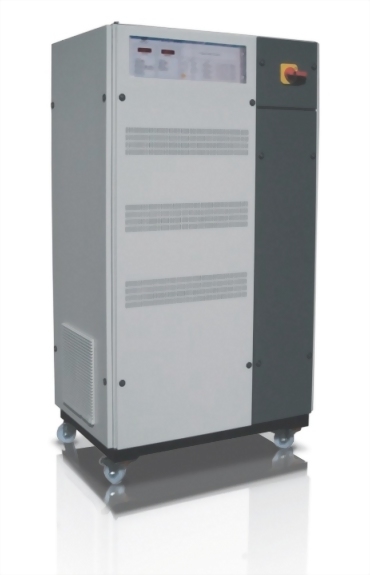

用於諧波和閃爍測試的高端三相交流源

ACS 503N 系列是用於諧波和閃爍測試的三相交流源。 它既符合 EN / IEC 61000-3-2,EN / IEC 61000-3-3,JIS C 61000-3-2標準對諧波和閃爍的測試要求,又能滿足EN / IEC 61000-3-11 和 EN / IEC 61000-3-12 標準對於每相標稱電流大於 16 A 的被試設備進行測量的要求。

ACS 503N 系列能夠提供完美而穩定的正弦電壓信號,並能根據需求調整頻率和電壓,以完成全相容的諧波和閃爍分析測試。


  • 基本頻率範圍 40 Hz - 80 Hz
  • 低失真
  • 電壓穩定度高
  • 輸出功率 16 kVA - 90 kVA (取決於型號)
  • 輸出電壓最高 300 V(p-n)
  • 抗衝擊電流能力
  • 可通過 RS232 介面由 DPA 503N 遠端控制
優點

用於諧波和閃爍測試的正弦電壓

依據標準要求,諧波和閃爍測試需要一個純淨的AC源。 ACS 503N 系列能夠輸出失真率低於 0.1% 的正弦電壓。 即使負載發生變化,電壓的穩定性都能保持在 0.1% 的波動範圍內。

無論供電電源條件如何,ACS 503N 系列都能按照標準要求為測試提供穩定而純淨的正弦電壓信號和頻率。 15,000VA 至90,000VA 的功率範圍(取決於具體型號)使得 ACS 503N 系列能夠按照EN/IEC 61000-3-2、EN/IEC 61000-3-3 和 JIS C 61000-3-2 標準要求,對標稱電流達到 16A 至 75A 的被測設備進行測量。

ACS 503N 系列交流電壓源特別設計了過熱、過流、過壓和欠壓的電子保護裝置。 與 DPA 503N 諧波和閃爍分析儀配合使用時,可以通過 RS 232 介面,由 dpa.control 軟體對 ACS 503N 系列實現完全遠端控制。

其他型號

Available ACS 503N-models

ACS 503N16 - 3-Phase AC voltage source, 16kVA
ACS 503N30 - 3-Phase AC voltage source, 30kVA
ACS 503N60 - 3-Phase AC voltage source, 60kVA
ACS 503N90 - 3-Phase AC voltage source, 90kVA

附屬設備

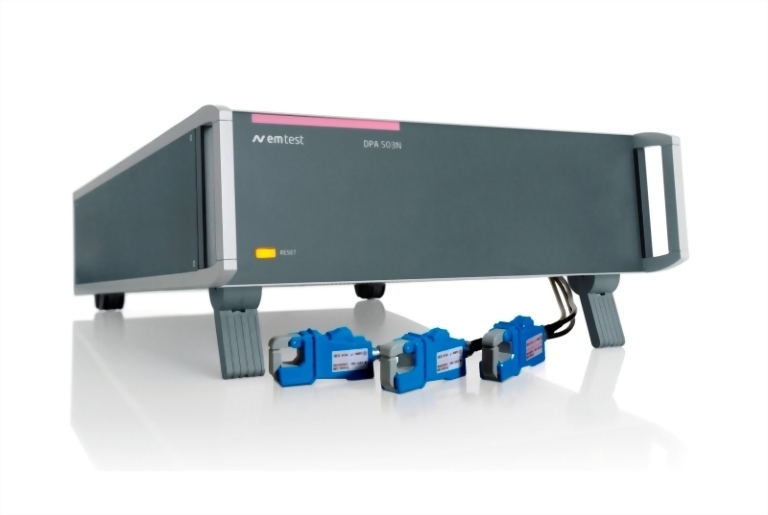

DPA 503N - 諧波和閃爍測試數位功率分析儀


DPA 503N 是一台完全滿足最新 IEC/EN 61000-3-2、IEC/EN 61000-3-3、JIS C 61000-3-2、IEC/EN 61000-3-11 和 IEC/EN 61000-3-12 標準的全相容諧波和閃爍分析儀。

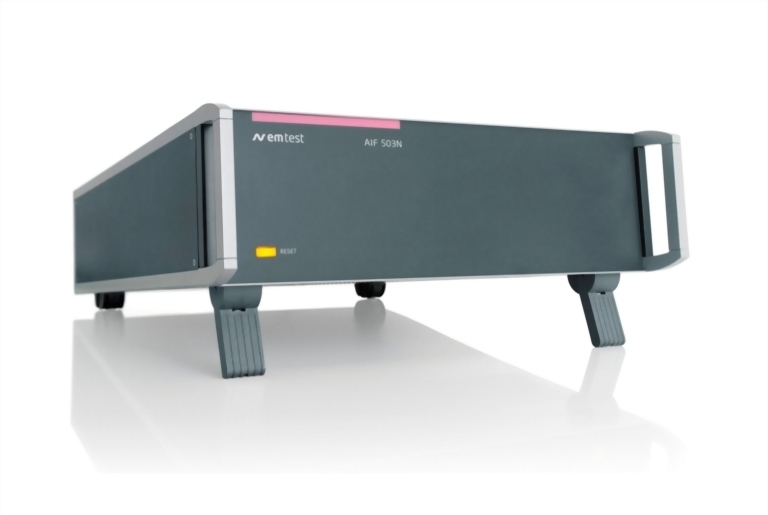

AIF 503N-系列 - 符合 IEC/EN 61000-3-3 標準的閃爍阻抗

AIF 503N-系列 - 符合 IEC/EN 61000-3-3 標準的閃爍阻抗


AIF 503N 系列三相閃爍阻抗能夠提供兩種不同的阻抗值。 其中 Zref 值作為閃爍阻抗用於完成 EN/IEC 61000-3-3 和 IEC 60725 標準要求的測試。 而 Ztest 阻抗值則用於按照 EN/IEC 61000-3-11 標準要求,對需要連接到供電電流大於 100A 的公共低壓配電系統上的被測設備進行測試。


EN 61000-3-11
EN 61000-3-12
EN 61000-3-2
EN 61000-3-3
IEC 61000-3-11
IEC 61000-3-12 Ed.2:2011
IEC 61000-3-2
IEC 61000-3-3
JIS C 61000-3-2
