EFT模擬器

  • EFT 500N5-EFT模擬器

型號 : EFT 500N5

數量 :

加入詢價車

  • EFT 500N5-en
  • EFT 500N5-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

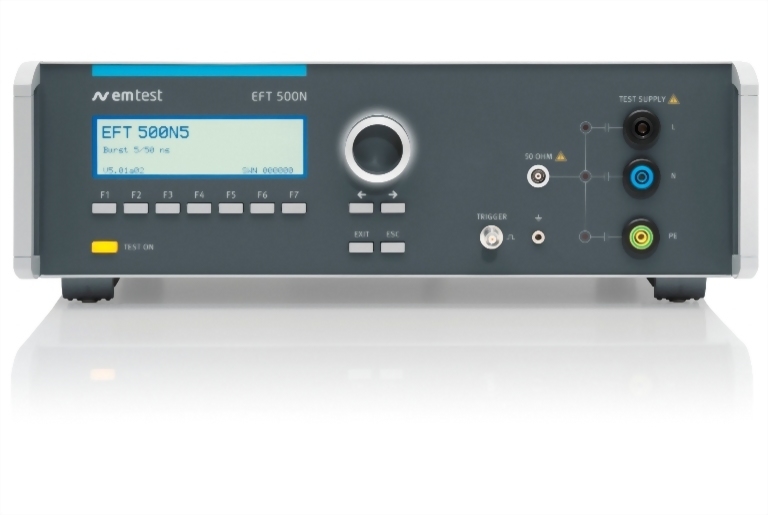

EFT 500N5 - 電快速瞬變脈衝群測試設備


EFT 500N5 系列是最先進的電快速瞬變/脈衝群測試設備,帶有內置耦合/去耦網路,適用于單相或三相供電系統,高壓終端則可用來連接電容耦合鉗。


尖峰脈衝頻率範圍從 100 Hz 到 1,000 kHz。 EFT 500N5 可以產生每秒 10,000 次瞬變,或在每一次脈衝群中產生1,000次瞬變。


其性能完全滿足 IEC 61000-4-4:2012(Ed.3)的要求。 預程式設計的的標準測試程式和若干備選的使用者測試程式,使得 EFT 500N5 成為最佳的分立式測試設備,既可用於被試產品或半組裝產品在開發過程中的測試,也可用於進行最終測試。


  • 10,000 脈衝 / 秒
  • 4.8 kV 脈衝群電壓
  • 尖峰脈衝頻率 1 MHz
  • 內置單相或三相耦合網路,電流可達 50 A
  • 按照 IEC 61000-4-4 標準 Ed.3 在每一耦合路徑上對脈衝波形進行校驗
  • 標準測試程式
  • USB 和 GPIB 介面
  • 測試軟體支援 Windows-Vista 和 Windows 7 作業系統


 優點


EFT 500N5 - 高於標準要求的電快速瞬變脈衝群測試設備

眾所周知,EFT 500N5 的尖峰脈衝頻率和脈衝群持續時間都具有寬量程可調整的特點,並且能夠同時滿足同軸 50 ohm 負載輸出波形以及被試設備埠共模操作。 EFT 500N5 是一台真正全相容的電快速瞬變 / 脈衝群測試設備。

EFT 500N5 擁有多種型號,通過內置單相或三相耦合網路,可滿足額定電流達 50 A 的被試設備測試。

EFT 500N5 同樣還可以集成到全套測試系統中,通過相關控制介面,連接共用的耦合 / 去耦網路,從而與 EM TEST 其他 500 系列產品配合使用。

 操作


易於操作


通過前面板功能表和功能鍵,使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制,使測試過程變得非常簡單,並確保每一測試步驟都能夠正確無誤地進行。






 軟體


iec.control - 控制及報告生成軟體


iec.control 是非常人性化的控制軟體,它使用方便、使用者介面結構清晰、靈活性強,各項操作功能以及 EM TEST 標準資訊庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。


iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。 遠端控制則通過 USB/RS232 或 GPIB 介面來完成。 iec.control 支援美國 NI 公司生產的各種類型的 GPIB 卡。



 其他型號


EFT 500N5 型號


EFT 500N5.1 - 內置三相耦合網路,3 x 440 V / 32 A

EFT 500N5.2 - 內置三相耦合網路,3 x 440 V / 50 A
EFT 500N5.5 - 內置單相耦合網路,250 V / 32 A

EM TEST 提供更多型號耦合網路

 附件

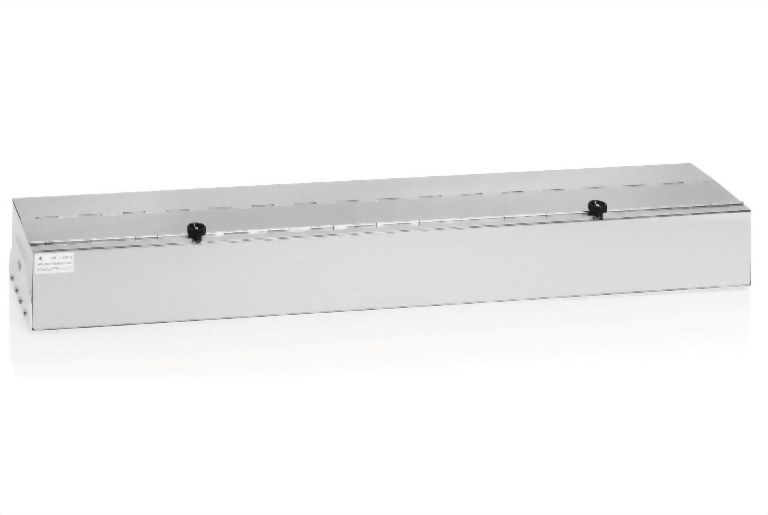

HFK - 電容耦合鉗


HFK 電容耦合鉗完全滿足 IEC / EN 61000-4-4 標準要求。

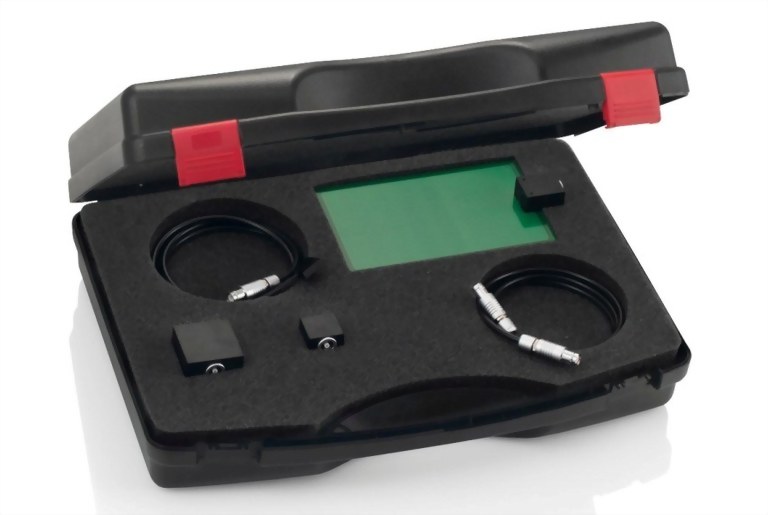

ITP - 抗擾度測試探頭


ITP 是研發產品診斷測試控管。 它包含多種電場探頭,能夠定位某一系統中或印刷電路板上的薄弱點。 群脈衝則用於產生干擾信號。







CA EFT KIT - 電快速瞬變脈衝群校準元件


按照 IEC 61000-4-4:2004(Ed.2) 的要求,脈衝群發生器應當能夠產生 50 ohm 和 1,000 ohm 兩種負載脈衝。


EM TEST 為使用者提供包含兩種負載脈衝校準電阻和一個配接器在內的校準元件,用來對被測設備輸出埠的波形進行校準。



ANSI/IEEE C62.41
EN 61000-4-4
EN 61000-6-1
EN 61000-6-2
IEC 60601-1-2
IEC 61000-4-4
IEC 61326
IEC 61850-3
