Ford繼電器開關脈衝產生器

RCB 200N1 - 繼電器開關脈衝產生器

按照 FORD EMC-CS-2009.1 標準，有一部分測試波形是無法通過符合 ISO 7637-2 標準的脈衝模擬器來產生的，這些波形需要基於一個包括 Potter & Brumfield 12 V AC 繼電器和特別設計的元器件（例如電感、電容、電阻和開關）在內的電路來產生，目標在於模擬"真實的暫態波形"。

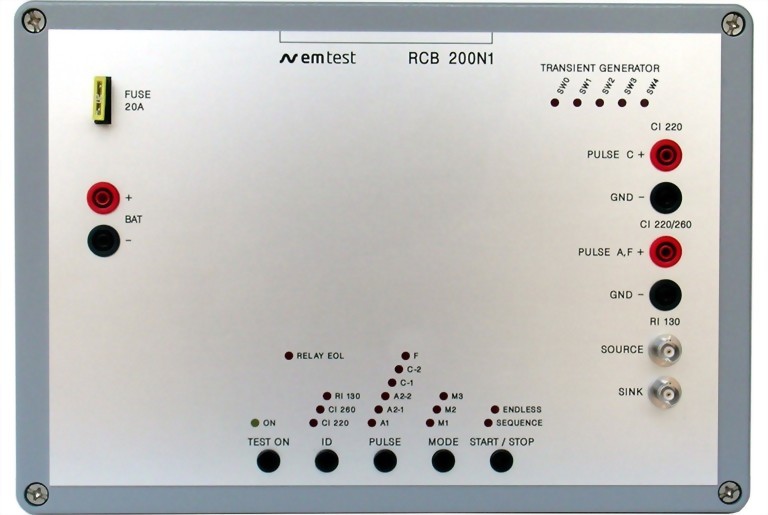

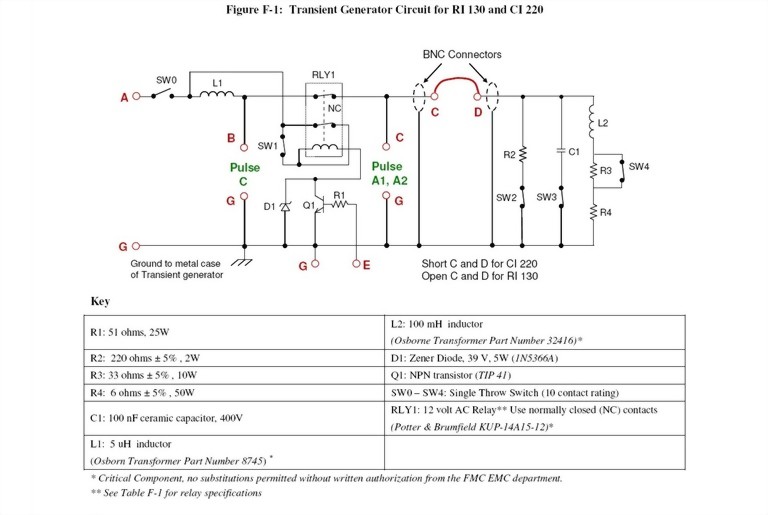

EM TEST 的 RCB 200N1 瞬變發生器符合 FORD EMC-CS-2009.1 標準的相關要求。 RCB 200N1 將該標準 Figure F-1 列出的元器件集成在一個金屬箱內，從而可以產生 CI 220 A1, A2-1, A2-2, C-1 和 C-2, CI 260 F 和 RI 130 A2-1 以及 A2-2 這些波形。 針對 RI 130 波形測試，RCB 200N1 提供 BNC 型同軸輸出埠，用於連接專門的測試夾具。

• 符合 EMC-CS-2009.1 標準要求
• CI 220: A1, A2-1, A2-2, C-1 和 C-2 測試
• CI 260: F 測試
• 配合耦合測試夾具，可進行 RI 130: A2-1, A2-2 測試
• 固定的間隔時間和隨機模式
• 通過微控制器自動控制測試模式和開關設置
• 簡單方便的手動操作
• 按照 FORD 標準要求控制繼電器的 EOL 狀態
• 內部 / 外部觸發模式

雖然 RCB 200N1 可進行 8 種波形測試，並帶有三種測試模式，但它的操作卻非常簡單。 微控制器可以按照所選的測試項目(CI 220, CI 260 和 RI 130)、波形(CI 220: A1, A2-1, A2-2, C-1 和 C-2, CI 260: F 或 RI 130: A2-1 和 A2-2)和模式 (M1, M2 和 M3) 來設置測試應用。 LED 燈將按標準要求顯示所選波形、測試模式、以及繼電器的狀態 (SW0 - SW4)。

針對于波形測試的應用，測試模式 M2 和 M3 是基於隨機時序來定義的。 這是由內置的微控制器自動完成的。 測試可以按照序列運行，或無限運行。

Potter&Brumfield 繼電器在使用超過約 100 小時後性能會發生退化，需要進行更換。 內置的計數器會計算繼電器使用的時間。 EOL LED 燈將會顯示當前的 EOL 狀態。

為滿足 RI 130 測試項的要求，RCB 200N1 的所有器件集成在一個金屬箱內，但更換繼電器仍然非常簡單。

RCB 200N1 支援連接外置觸發源以觸發波形；無外置觸發源時，也可由內部自動觸發。

RCB 200N1 - 嚴格按照 EMC-CS-2009.1 標準設計

Ford EMC-CS-2009.1

EMC-CS-2010JLR V1.1 (2011-01)
