電子開關驗證負載

  • CA BS 200N-電子開關驗證負載
  • Verification of the BS 200N series switching characteristic

型號 : CA BS 200N

數量 :

加入詢價車

  • CA BS 200N
  • 產品敘述
  • 規格
  • 特點
  • 應用

CA BS 200N-BS200Nx 電子開關驗證負載


CA BS 200N 直接連接到 BS 200Nx 輸出。BS 200Nx 的開關切換參數需要連接負載來驗證。


BS 200N 系列電子切換開關依據標準需要 0.6 歐姆/ 50uH 負載阻抗來驗證。


此外,CA BS 200N 有額外的分流電阻 Rs 10 歐姆、 20 歐姆、 40 歐姆和 120 歐姆可按照標準在按 ISO 7637 暫態輻射測量過程中使用ISO 7637-2:2011 和舊版 ISO 7637-2:2004。

  • 用於驗證電子開關 0.6 歐姆 / 50uH 根據 ISO 7637-2:2004要求
  • 最大電壓值28Vdc
  • 最大電流值50A
  • 分流電阻 10 歐姆,20 歐姆,40 歐姆,120 歐姆等內置阻抗給輻射量測使用
  • 過熱保護
 驗證設置


BS 200N 系列開關特性的驗證


根據標準 ISO 7637-2 電子開關 BS 200Nx 需滿足上升/下降時間規格 300ns + /-20%,標准阻抗為 0.6 歐姆 串聯 50uH。


CA BS 200N 直接連接到 BS 200Nx 驗證電子開關切換的時間特性。搭配適合頻寬的示波器來量測上升/下降時間參數。



 佈線設置

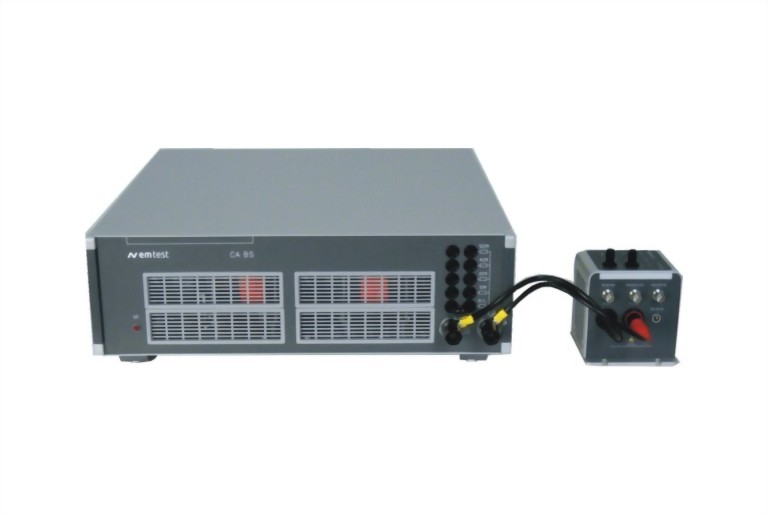

CA BS 200N驗證BS 200Nx


為了正確地驗證電子開關的上升/下降時間特性 (例如 BS 200N 和 BS 200N80),重要的是保持盡可能的短線連接。


EM Test推薦連接之CA BS 200N 驗證負載 (單位在左側圖片下方) 和 BS 200Nx 電子開關 (如左圖) 0.5 m。



ISO 7637-1:1990
ISO 7637-2:2004
ISO 7637-2:2011
