低頻功率放大器

  • AMP 200N-低頻功率放大器
  • Testing as per Ford EMC-CS-2009.1, CI250
  • Set-up EMC-CS-2009 testing

型號 : AMP 200N

數量 :

加入詢價車

  • AMP 200N-en
  • AMP 200N-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

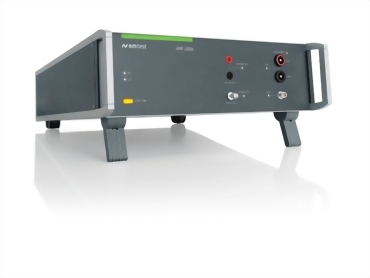

AMP 200N - 低頻功率放大器,用於電源模擬和磁場場強測試

AMP 200N 是一台低頻功率放大器,能夠產生正弦信號,用於模擬Ripple noise和Ground shift noise,符合汽車領域的多種標準要求,如 Ford EMC-CS-2009.1 標準 CI 210,CI 250,RI 150 等。 AMP 200N 由 EM TEST AutoWave 進行控制,也可以產生非正弦信號和特殊信號。


此外,配合輻射線圈或小型赫姆霍茲線圈,AMP 200N 還可用於產生磁場,能夠滿足 Ford EMC-CS-2009.1 標準 RI 140 要求。

  • 內置 DDS 產生頻率最高 250 kHz 的正弦信號
  • 內置低頻放大器,250 W
  • 輸出電壓最高 140 V p-p,50V 均方根值
  • 輸出電流最大 5 A 均方根值
  • 直流偏置電壓可編輯
  • 通過系統匯流排界面由 AutoWave 和 autowave.control 控制
  • 可集成電壓量測功能 10 Hz - 250 kHz (選件)
  • 可集成磁場場強測試功能 (選件)
  • 可集成選頻電流測量功能 10 Hz - 250 kHz (選件)
  • 安全內鎖功能

 優 點


AMP 200N - 低頻功率放大器,用於電源模擬和磁場場強測試


AMP 200N 集低頻信號發生器和放大器模組於一身,最大振幅 150 V 峰 - 峰,符合 Ford EMC-CS-2009.1 標準。 它能產生正弦和瞬變信號。 配備的 DDS 使 AMP 200N 可以產生頻率在 250 kHz 以內的任意正弦信號。 通過 EM TEST AutoWave 進行控制的 AMP 200N 能夠生成任意正弦或非正弦 / 瞬變信號。 autowave.control 軟體完全支援 AMP 200N,該軟體帶有詳盡的預程設標準資料庫和出色的報告及文本功能。


通過使用輻射線圈和環感應器,AMP 200N 也可用於磁場測試。 此外,通過配備選件測量模組,AMP 200N 還可擴展出選頻電流測量、電壓測量和場強測量功能。

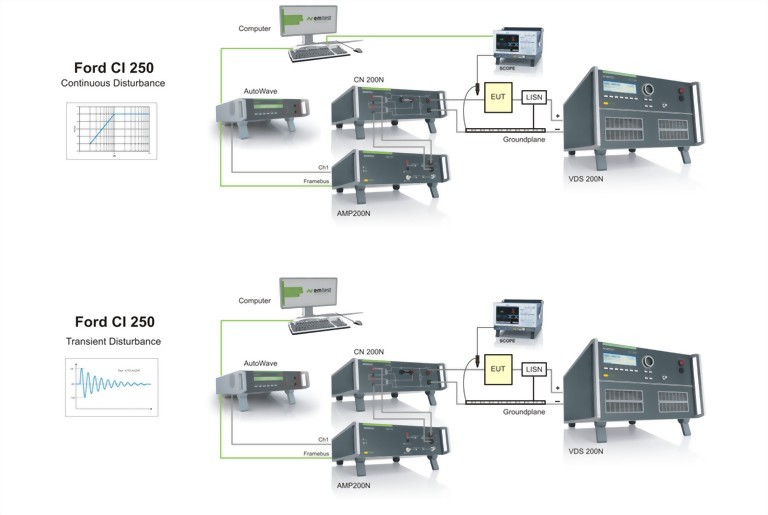

 Ford EMC-CS-2009.1, CI 250 testing


地偏移抗擾度


AMP 200N可用於測試地偏移雜訊的抗擾度,完全符合Ford EMC-CS-2009.1標準CI 250。由AutoWave控制的AMP 200N既能在被試線路上產生連續訊號,也能產生瞬變訊號。CN 200N1被用於將測試訊號耦合到被試線路上。

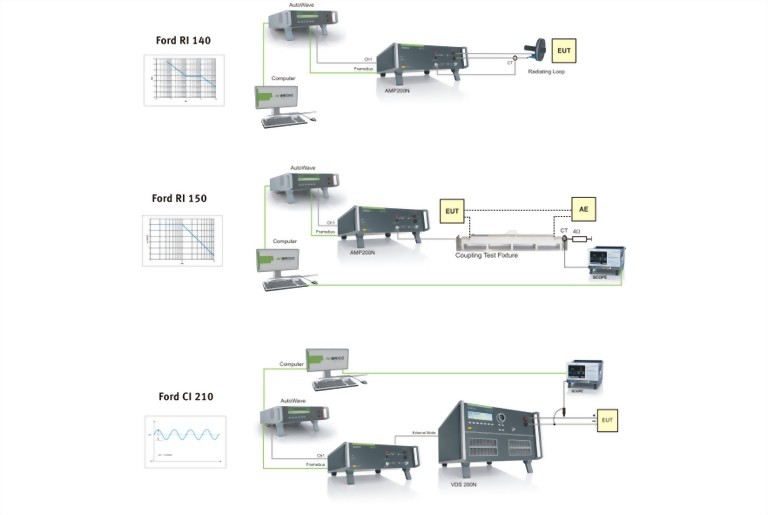

 EMC-CS-2009.1, RI 140, RI 150, CI 210


磁場測試 (RI 140),連續騷擾測試 (RI 150) 和電源線抗擾度測試 (CI 210)


AMP 200N 可按照 Ford EMC-CS-2009.1 標準進行抗擾度測試和磁場測試。配合輻射環和測量感應電流的電流鉗,可進行 RI 140 規定的磁場測試。使用測試夾具來表徵注入環,可進行 RI 150 規定的測試。按照 CI 210 的要求,AMP 200N 可產生出控制信號並驅動例如 VDS 200N 這樣的直流源來進行電源線連續抗擾度測試。




 附屬設備

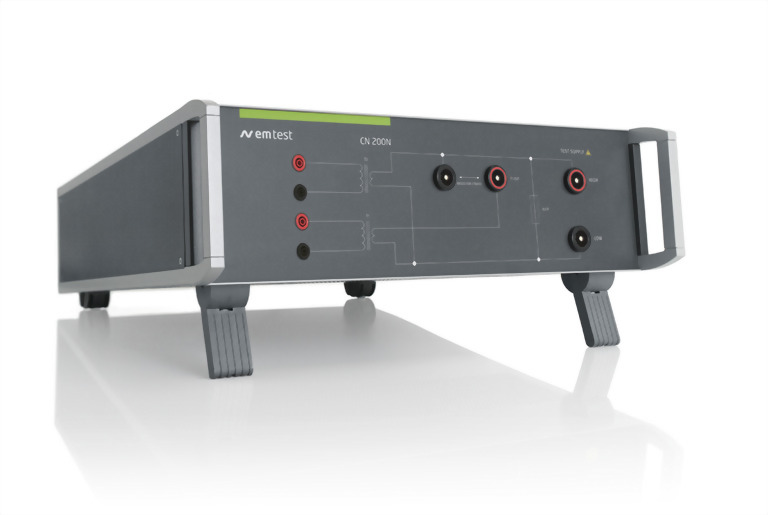

CN 200N1 - 變壓器組,用於低頻傳導抗擾度測試


CN 200N1 是一個使用方便的耦合裝置,包含兩個音訊變壓器和一個可配置的 0.5 ohm / 250 watt 負載電阻,符合 EMC-CS-2009.1 標準 Fig. 18-6 關於地偏移測試的要求。 這兩個變壓器的原邊以串聯形式進行連接;它們的副邊則是採用並接方式,並在其輸出端跨接 0.5 ohm 無感電阻負載。


Chrysler CS-11809 (2009)
Chrysler CS-11979
Chrysler DC-11224 Rev.A
DaimlerChrysler DC-10615
DaimlerChrysler DC-11224
Ford EMC-CS-2009.1
GMW 3172
EMC-CS-2010JLR V1.1 (2011-01)
MAN 3285
SAE J1113-2
Tata TST/TS/WI/257


相關產品
任意波形產生器

任意波形產生器

Model : AutoWave
