電源瞬斷模擬器

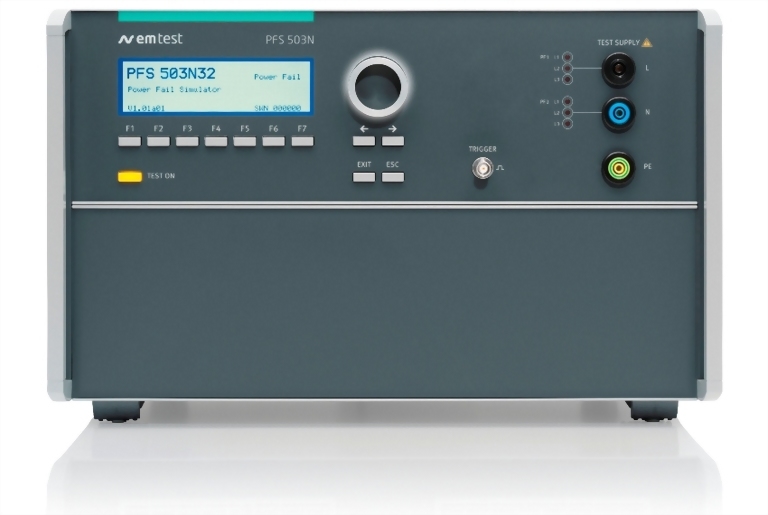

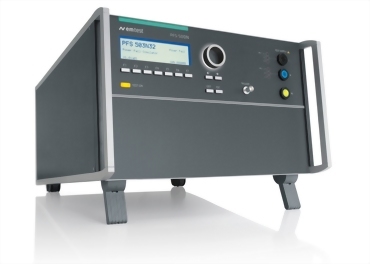

  • PFS 503N Series-電源瞬斷模擬器

型號 : PFS 503N series

數量 :

加入詢價車

  • PFS 503N series-en
  • PFS 503N series-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

PFS 503N 系列 - 電壓暫降、短時中斷和電壓變化模擬器


電氣和電子設備會受到電網中電壓暫降、短時中斷和電壓變化的影響。 電壓暫降和短時中斷是由於公共電網、變電設備發生故障或負荷驟變所引起的。 測試此類現象的目的,是驗證電氣和電子設備在遇到電壓突變情況時不會因故障而影響操作條件的安全性。


EM TEST 提供全系列的電源故障模擬器,最高測試等級可達交流 3 x 690 V / 100A,直流 600 V。


  • 用於電壓暫降、短時中斷和電壓變化測試的獨立式測試設備
  • 全相容三相測試系統,符合 IEC 61000-4-11 Ed.2:2004 和 IEC 61000-4-34 標準,適用于三角形 和星形供電被試品測試
  • 具備 6 個電子開關及短路保護功能
  • 額定電壓最高可達 3 x 690 V 交流,600 V 直流
  • 標稱電流最大可達每相 100 A
  • 直流信號控制外置調壓器
  • 支援前面板手動操作
  • 內置標準庫包含標準測試程式
  • 支援 USB 和 GPIB 介面


 優點


PFS 503N 系列 - 真正意義上的三相電源故障模擬器

與其他電源故障模擬器不同,PFS 503N 系列是真正意義上的三相電源故障模擬器。 它不僅能夠進行逐相測試,而且能夠實現任意兩相或三相的同時測試。 這是由於PFS 503N 系列配有 6 個可分別控制的半導體開關。 每個開關都具有電子短路保護功能。 此外,PFS 503N 系列的額定電流達到了空前的 100 A,此前的電源故障測試設備從未達到這一等級。


通過 PFS 503N 系列的 BNC 輸出埠,既可由示波器分別測量每相電流,又可以測量衝擊電流。 PFS 503N 系列通過輸出 0 - 10 V 類比直流信號,還可以控制外置三相自動調壓器。


此外,PFS 503N 系列還專門配備了獨立的被試設備輸出埠,用於進行單相被測設備測試。


 操作


易於操作


通過前面板功能表和功能鍵,使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制,使測試過程變得非常簡單,並確保每一測試步驟都能夠正確無誤地進行。





 軟體


控制及報告生成軟體 iec.control


iec.control 是非常人性化的控制軟體,它使用方便、使用者介面結構清晰、靈活性強,各項操作功能以及 EM TEST 標准庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。


iec.control 支援 Windows 2000、Windows XP、WindowsVista 和 Windows 7 作業系統。 遠端控制通過 USB 或GPIB 介面來完成。 iec.control 支援 NI 公司的多種GPIB 卡。


 附屬設備


用於三相電壓暫降和短時中斷測試的抽頭變壓器 V3P40xxDS 系列


V3P40xxDS 系列抽頭變壓器,能夠按照 IEC 61000-4-11 Ed.2:2004 和 IEC 61000-4-34 標準要求提供固定等級的電壓。 V3P40xxDS 可輕鬆設置為三角形或星形連接,從而完全滿足 IEC 61000-4-11, Ed.2:2004 標準的測試要求。


用於三相電源故障測試的自動調壓器 MV3P40xxDS 系列

按照 IEC 61000-4-11 Ed.2:2004 和 IEC 61000-4-34 標准要求,需要通過自動調壓器來設置電壓下降的等級來進行電壓暫降測試。 電壓等級的設置由電源故障模擬器所提供的類比輸出信號來完成,並且電壓可設置為 0 V至調壓器最高電壓之間的任何等級。 該自動調壓器同樣具備過壓測試的能力。


EN 61000-4-11
EN 61000-4-29
EN 61000-4-34
EN 61000-6-1
EN 61000-6-2
IEC 60601-1-2
IEC 61000-4-11
IEC 61000-4-29
IEC 61000-4-34
IEC 61326
