Ford繼電器開關脈衝產生器

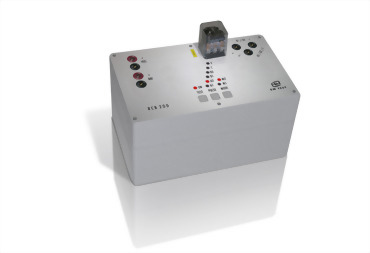

RCB 200 - 繼電器開關脈衝產生器

EMTEST特別設計RCB 200N繼電器開關脈衝產生器來符合ES-XW7T-1A278-AC的特殊波形需求(CI 220 A1, A2-1, A2-2, C-1 and C-2, CI 260 F)。

由三個功能鍵來操作此設備的測試波形與測試種類:
- TEST: 開始和停止測試
- PULSE: 選擇測試波形
- MODE: 選擇測試項目

由LED指示燈來顯示選擇的波形與測試項目。

• 符合Ford ES-XW7T-1A278-AC Annex G, Figs. G-1/G-2測試需求

• CI 220：Pulses A1, A2, B1, B2 and C
• CI 260：Pulse F
• 採用Ford要求的零件值設計
• 固定的間隔次數和隨機時間
• 通過控制器自動控制模式和開關設定


微處理器控制的RCB 200確保操作方便

利用其6個不同的脈衝和兩種不同的項目來對這些測試脈衝進行排序，RCB 200只需三個功能鍵即可輕鬆操作。 微控制器自動設置在預定模式（具有固定間隔時間和週期（脈衝A1，A2，B1和B2）或隨機模式（脈衝C））。

RCB 200還可用於根據CI 260F的測試。

由內置微處理器自動控制測試模式2和3施加脈衝的隨機時間 ，所有測試可以按順序執行或循環執行。

Potter＆Brumfield繼電器必須更換，因為在100小時的測試後的壽命和磨損。 計數器主動監控繼電器的工作時間。 EOL LED（end of life）指示當前使用時間狀態。

 繼電器電路

RCB 200 - 嚴格按照ES-XW7T-1A278-AC設計

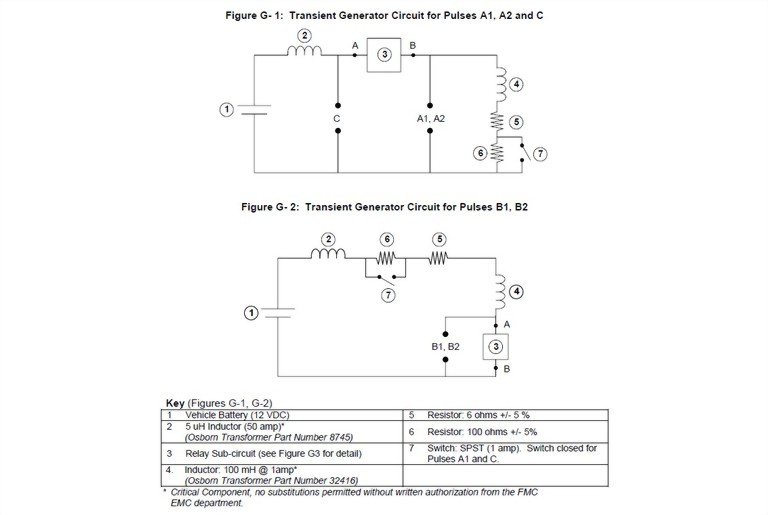

RCB 200的電路嚴格遵循附件G中圖1至圖4所示的要求。 G-1和G-2用於暫態脈衝A1，A2，B1，B2和C，使用福特規定的零件。
基於圖1和圖2中給出的繼電器電路細節來實現兩種測試模式。 G-3和G-4。
