FCC part 68通信雷擊模擬器

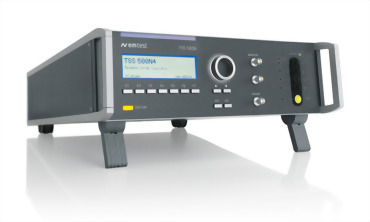

TSS 500N4 - 小型FCC part 68通信雷擊模擬器,可產生 10/700 us 測試脈衝
通信網路很容易受到雷擊干擾,因此與戶外裝置/設備相連接的通信設備需要有適當的保護來抵禦浪湧脈衝的干擾,以便在雷電天氣中正常工作。 TSS 500N 系列通信浪湧模擬器即是用來對通信設備抗擾度進行驗證的電磁相容測試儀器。
TSS 500N4 符合 IEC 61000-4-5 及相關標準、ITU-T 標準和 FCC 97-270 (part 68) 標準對浪湧 B 脈衝的測試要求。
通信網路很容易受到雷擊干擾,因此與戶外裝置/設備相連接的通信設備需要有適當的保護來抵禦浪湧脈衝的干擾,以便在雷電天氣中正常工作。 TSS 500N 系列通信浪湧模擬器即是用來對通信設備抗擾度進行驗證的電磁相容測試儀器。
TSS 500N4 符合 IEC 61000-4-5 及相關標準、ITU-T 標準和 FCC 97-270 (part 68) 標準對浪湧 B 脈衝的測試要求。
- 分立式測試設備,適用于 10 / 700 us 脈衝,符合 IEC 61000-4-5 標準
- 符合 ITU-T 標準
- 符合 FCC part 68 標準對浪湧 B 脈衝的測試要求
- 內置耦合/去耦網路,適用于 2 線和 4 線測試應用
- 支援手動操作
- 支援標準測試程式
- USB 和 GPIB 介面
優點
TSS 500N4 - 集 10/700 us 脈衝發生器和耦合網路于一體的測試設備
TSS 500N4 是一台超小型一體化測試設備,能夠產生通信浪湧脈衝 10 / 700 us,9 / 720 us 以及 1.2 / 50 us 電壓浪湧脈衝。
TSS 500N4 不僅是一台脈衝發生器,同時還帶有適用于 2 線和 4 線測試應用的內置耦合網路。 其輸出端可直接與被試設備的通訊埠相連接。 此外,EM TEST 還提供適用于 4 線或 8 線通信線測試的耦合網路。
預程式設計的標準測試程式使用非常方便。 此外, TSS 500N4 還提供快速啟動測試程式,使用者可以在測試過程中線上調整測試參數,從而對單個被試設備的敏感度水準作出評估。
操作
易於操作
通過前面板功能表和功能鍵,使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制,使測試過程變得非常簡單,並確保每一測試步驟都能夠正確無誤地進行。
軟體
iec.control - 遠端控制及報告生成軟體

iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。 遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援多種 GPIB 卡。

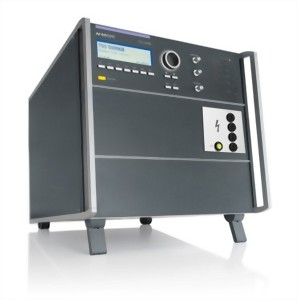

其他型號
全球適用的通信浪湧測試方案
TSS 500M/N 系列通信浪湧模擬器能夠覆蓋 Bellcore GR-1089-Core、FCC 97-270 (part 68)、各項 ITU-T 標準以及多項 EN/IEC 標準和其他國際通信標準對通信浪湧測試的要求。 欲瞭解更多,請點擊"更多資訊"。
附屬設備
CNV 504/508 - 用於通訊線浪湧測試的耦合網路
耦合網路 CNV 504S1 和 CNV 508S1 能夠滿足 IEC 61000-4-5 標準對通訊線浪湧測試的要求。 它們分別適用于4線或8線測試應用。 去耦網路包含成對電流補償電感。 按照 IEC 61000-4-5 標準的要求,通過氣體放電管來實現對浪湧脈衝的耦合。
EN 60950-1
EN 61000-4-5
FCC 97-270 (part 68)
IEC 60065
IEC 60950-1
IEC 61000-4-5
ITU-T K.17
ITU-T K.20
ITU-T K.28
ITU-T K.45
EN 61000-4-5
FCC 97-270 (part 68)
IEC 60065
IEC 60950-1
IEC 61000-4-5
ITU-T K.17
ITU-T K.20
ITU-T K.28
ITU-T K.45
