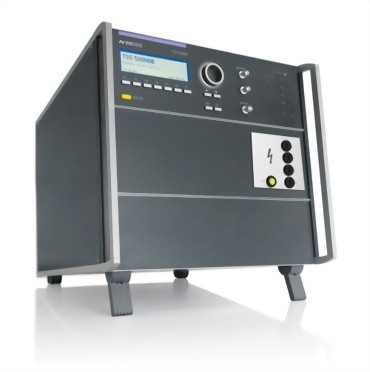

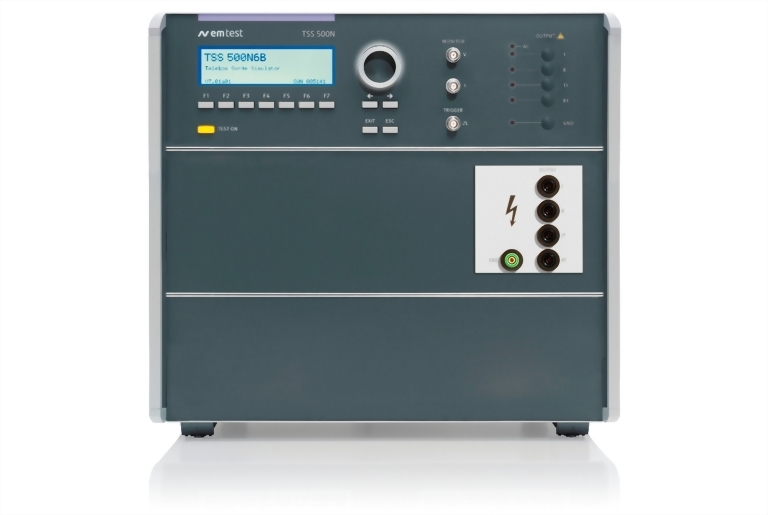

Bellcore GR-1089-CORE通信雷擊模擬器

  • TSS 500N6B-通信雷擊模擬器

型號 : TSS 500N6B

數量 :

加入詢價車

  • TSS 500N6B
  • 產品敘述
  • 規格
  • 特點
  • 應用

TSS 500N6B - 通信浪湧模擬器,適用于 Bellcore 4 線測試應用

通信網路很容易受到雷擊干擾,因此與戶外裝置/設備相連接的通信設備需要有適當的保護來抵禦浪湧脈衝的干擾,以便在雷電天氣中正常工作。 TSS 500N 系列通信浪湧模擬器即是用來對通信設備抗擾度進行驗證的電磁相容測試儀器。
TSS 500N6B 符合 Bellcore GR-1089-Core 標準對 4 線測試應用的要求。 配合使用 CNB 500 耦合網路(選件),還可支援 12 對通信線埠測試。 該設備同樣可以用於 2 線通訊連接埠測試。

  • 組合式測試設備,符合 Bellcore / Telcorida GR-1089-CORE 標準
  • 測試脈衝適用于 4 線通信浪湧測試應用
  • 同時覆蓋 2 線通訊連接埠測試
  • 可產生測試脈衝 10 / 360 us, 10 / 1,000 us 和 2 / 10 us
  • 包含各種所需匹配電阻
  • 內置耦合網路
  • 支援 12 對線測試 (10 / 360 us 脈衝)
  • 支援手動操作
  • 支援標準測試程式
  • USB 和 GPIB 介面
優點


TSS 500N6B - 包含按照 Bellcore 標準進行 4 線應用測試的所有設備

TSS 500N 系列通信浪湧模擬器是用來對通信設備抗擾度進行驗證的電磁相容測試儀器。
TSS 500N6B 的研發,為通信浪湧測試提供了一台操作異常簡便的測試設備,它符合 Bellcore GR-1089-Core 標準對於 4 線應用的測試要求。 該標準包含多個測試脈衝,需要多種不同的源阻抗值來產生 Bellcore 標準所要求脈衝,進行一級雷電脈衝和室內雷電浪湧測試,以及交流電源埠測試。 通過 TSS 500N6B 這一台設備,即可產生所有這些脈衝。
TSS 500N6B 還集成了連接通訊連接埠(2 線和 4 線應用)所需的耦合/去耦網路。 內置開關回路會根據所選擇的耦合模式對模擬器進行自動設置,以產生所需測試脈衝。 配合使用 CNB 500 (選件),TSS 500N6B 也支援同時對 12 對通訊連接埠進行 10 / 360 us 脈衝測試。

預程式設計的標準測試程式使用非常方便。 此外, TSS 500N6B 還提供快速啟動測試程式,使用者可以在測試過程中線上調整測試參數,從而對單個被試設備的敏感度水準作出評估。

易於操作

通過前面板功能表和功能鍵,使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制,使測試過程變得非常簡單,並確保每一測試步驟都能夠正確無誤地進行。





軟體


iec.control - 遠端控制及報告生成軟體

iec.control 是非常人性化的控制軟體,它使用方便、使用者介面結構清晰、靈活性強,各項操作功能以及 EM TEST 標準庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。 遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援多種 GPIB 卡。




其他型號
全球適用的通信浪湧測試方案

TSS 500M/N 系列通信浪湧模擬器能夠覆蓋 Bellcore GR-1089-Core、FCC 97-270 (part 68)、各項 ITU-T 標準以及多項 EN/IEC 標準和其他國際通信標準對通信浪湧測試的要求。

附屬設備
CNB 500 - 耦合網路,適用于 12 對正極線和負極線

CNB 500 耦合網路適用于同時對 12 對正極線和負極線應用 Bellcore GR-1089-Core 標準所要求的一級雷電浪湧測試。 測試脈衝為 10 / 360 us 脈衝,在測試電壓為 1,000 V 時,電流為 25 A。


Bellcore GR-1089-Core
ITU-T K.12
ITU-T K.28
ITU-T K.45
相關產品
FCC part 68通信雷擊模擬器

FCC part 68通信雷擊模擬器

Model : TSS 500N2F

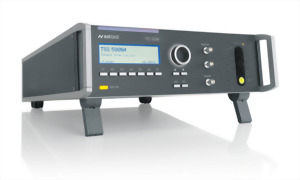

FCC part 68通信雷擊模擬器
