ITU K系列通信雷擊模擬器

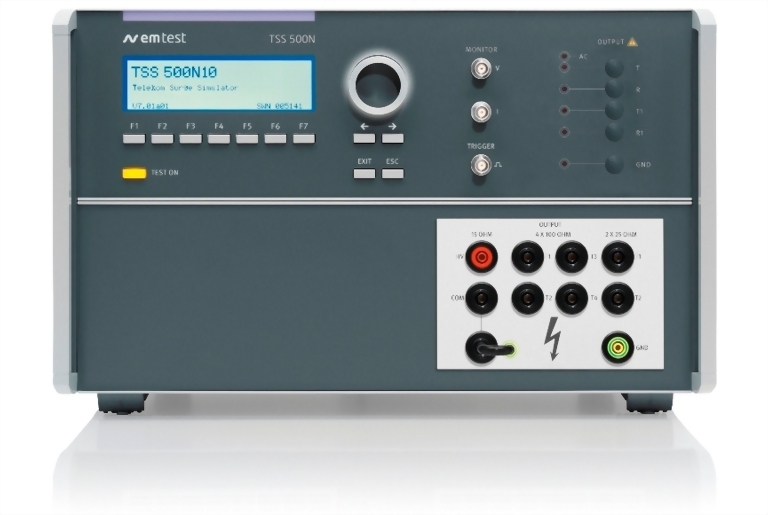

TSS 500N10 - 10kV 通訊浪湧發生器，可產生 10/700us 脈衝測試
通訊網路很容易受到雷擊干擾，因此與戶外相連的通訊設備需要有適當的保護來抵禦浪湧脈衝的干擾，以便在雷電天氣中正常工作。 通訊浪湧模擬器 TSS 500 系列用來對通訊設備的抗擾度進行測試。
TSS 500N10 能夠按照 IEC 61000-4-5 及相關標準進行測試，並能滿足 ITU-T 和 FCC 97-270 (part 68) 對浪湧脈衝 B 的要求。 此外，它還能產生滿足 EN/IEC 60950 標準的 1.2/50us 浪湧電壓脈衝。
通訊網路很容易受到雷擊干擾，因此與戶外相連的通訊設備需要有適當的保護來抵禦浪湧脈衝的干擾，以便在雷電天氣中正常工作。 通訊浪湧模擬器 TSS 500 系列用來對通訊設備的抗擾度進行測試。
TSS 500N10 能夠按照 IEC 61000-4-5 及相關標準進行測試，並能滿足 ITU-T 和 FCC 97-270 (part 68) 對浪湧脈衝 B 的要求。 此外，它還能產生滿足 EN/IEC 60950 標準的 1.2/50us 浪湧電壓脈衝。
- 滿足 IEC 61000-4-5 標準對脈衝 10/700us 測試要求的分立式測試設備
- 測試電壓最高可達 10kV
- 滿足 ITU-T 標準的更高等級測試
- 滿足 FCC part 68 標準對浪湧脈衝 B 的測試要求
- 內置適用于2線和4線測試應用的耦合/去耦網路
- 前面板操作
- 標準測試程式
- USB 和 GPIB 介面
優點
TSS 500N10 - 集合 10/700us 脈衝發生器和耦合網路于一體的測試設備
TSS 500N10 模擬器能夠產生 10/700us 、 9/720us 通訊浪湧脈衝和 1.2/50us 電壓浪湧脈衝，並且內置了用於2線和4線測試應用的耦合網路。 其輸出埠可直接與被測設備的通訊埠相連接。 此外，EM TEST 還為通訊線測試提供專用的4線或8線耦合網路。
預程式設計的標準測試程式使用方便。 通過 TSS 500N10 的快速啟動測試程式，使用者可以在測試過程中線上調整測試參數，從而對單個被測設備的敏感度水準做出評估。
操作
易於操作
通過前面板功能表和功能鍵，使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制，使測試過程變得非常簡單，並確保每一測試步驟都能夠正確無誤地進行。
軟體
控制及報告生成軟體
iec.control 是非常人性化的控制軟體，它使用方便、使用者介面結構清晰、靈活性強，各項操作功能以及 EM TEST 標準資訊庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。
iec.control 支援Windows 95/98, Windows ME, Windows NT, Windows 2000, Windows XP, Windows Vista 和 Windows 7 作業系統。 遠端控制則通過 USB 或 GPIB 介面來完成。 iec.control 相容各種類型的 GPIB卡。
其他型號
全面的通訊浪湧測試方案
TSS 500M/N 系列能夠覆蓋 Bellcore GR-1089-Core、FCC 97-270 (part 68)、各項 ITU-T 標準以及多項 EN/IEC 標準和其他國際標準對通訊浪湧測試的要求。
附屬設備
CNV 504/508 - 用於通訊線的浪湧耦合/去耦網路
CNV 504S1 和 CNV 508S1 耦合/去耦網路用於按照 IEC 61000-4-5 標準的要求進行通訊線浪湧測試。 二者分別適用于4線和8線測試應用。 去耦網路包含成對的電流補償電感。 浪湧脈衝的耦合是按照 IEC 61000-4-5 標準的要求通過氣體放電管進行耦合的。
EN 60950-1
EN 61000-4-5
FCC 97-270 (part 68)
IEC 60065
IEC 60950-1
IEC 61000-4-5
ITU-T K.17
ITU-T K.20
ITU-T K.21
ITU-T K.28
ITU-T K.45
FCC 97-270 (part 68)
IEC 60065
IEC 60950-1
IEC 61000-4-5
ITU-T K.17
ITU-T K.20
ITU-T K.21
ITU-T K.28
ITU-T K.45
