12KV組合波雷擊模擬器

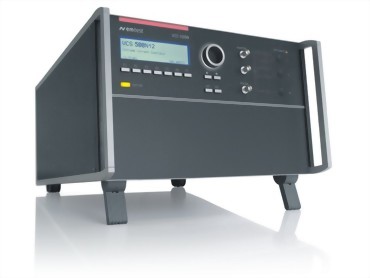

  • VCS 500N12 Series-12KV組合波雷擊模擬器

型號 : VCS 500N12 Series

數量 :

加入詢價車

  • VCS 500N12 Series
  • 產品敘述
  • 規格
  • 特點
  • 應用

組合波模擬器

浪湧脈衝的發生,是由雷電直接或間接地擊中戶外電路所致。 這將引起電流或電磁場產生瞬態的高壓或大電流。 此外,源自開關干擾和系統故障的開關瞬變,也是浪湧的另一來源。

由於這一現象的特性,幾乎所有電子電氣設備都會受到浪湧的影響,這更加證明了廣泛進行浪湧測試的必要性。 進行測試的浪湧電壓應能大到數千伏特,而浪湧電流則應達數千安培。


  • 浪湧脈衝電壓 / 電流可達 12 kV / 6 kA
  • 單相或三相耦合網路,電流可達 100 A(外置選件)
  • 失效偵測功能
  • 警示燈控制
  • 安全鎖
  • 標準測試程序
  • USB 和 GPIB 介面



優點

VCS 500N12 - 12 kV / 6 kA 組合波雷擊模擬器

VCS 500N12 組合波雷擊模擬器能夠產生測試電壓最高可達 12 kV,測試電流最大可達 6 kA 的浪湧脈衝,適用于電子元器件測試(例如:通信設備的過壓保護測試)。 通過外置的單相或三相耦合 / 去耦網路,可將模擬器產生的浪湧脈衝施加到電源線上。 耦合網路由 VCS 500N12 控制,可自動設置耦合模式及源阻抗。

VCS 500N12 帶有失效偵測功能,用於監測被試設備水準。 峰值電壓和峰值電流不但可以在前面板顯示,還可上傳到軟體,並記入測試報告。

此外,VCS 500N12 還具備接觸控制警示燈和安全內鎖這樣的安全保障功能。
預程式設計的標準測試程式使用非常方便。 通過 VCS 500N12 的快速啟動測試程式,使用者可以在測試過程中線上調整測試參數,從而對單個被試設備的敏感度閾值作出評估,這一特點最適合於產品研發測試。

操作

易於操作

通過前面板功能表和功能鍵,使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制,使測試過程變得非常簡單,並確保每一測試步驟都能夠正確無誤地進行。





軟體

控制及報告生成軟體 iec.control

iec.control 是非常人性化的控制軟體,它使用方便、使用者介面結構清晰、靈活性強,各項操作功能以及 EM TEST 標準庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。 遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援 NI 公司的多種 GPIB 卡。


附屬設備

CNV 503 - 三相耦合 / 去耦網路,用於浪湧測試

EM TEST 提供一系列針對浪湧測試的全自動三相耦合 / 去耦網路,可以擴展針對三相被試設備的測試能力,網路的額定電流最大可達 100 A。

CNI 503 - 用於脈衝群和浪湧測試的三相耦合 / 去耦網路

EM TEST 提供一系列針對脈衝群和浪湧測試的全自動三相耦合 / 去耦網路,以拓展針對三相被試設備的測試能力。 網路的標稱電流最大可達 100 A。

CNV 504N / 508N - 用於浪湧測試的信號 / 資料線耦合 / 去耦網路

CNV 504N / 508N 耦合 / 去耦網路能夠將浪湧脈衝耦合到 I / O 線,信號 / 資料線和通信線上,滿足 IEC 61000-4-5 標準要求。

附件

MS 100N - 磁場線圈

MS 100N 磁場線圈,能夠按照 IEC 61000-4-9 標準及相關標準的要求產生脈衝磁場。


EN 61000-4-5
EN 61000-4-9
IEC 60255-22-5
IEC 61000-4-5
IEC 61000-4-9
IEC 61326
IEC 61850-3
ITU-T K.12
ITU-T K.20
ITU-T K.45
