阻尼振盪波模擬器

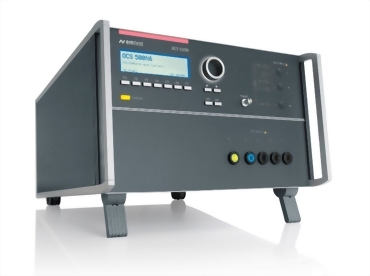

OCS 500N6 - 組合式振鈴波和阻尼振盪波模擬器
OCS 500N6.8 模擬器能夠按照 EN / IEC 61000-4-12 標準要求,進行測試電壓最高可達 6 kV 的振鈴波測試;還可以按照 EN / IEC 61000-4-18 標準要求,進行振盪頻率為 100 kHz / 1 MHz,測試電壓最高可達 3 kV 的阻尼振盪波測試。
振鈴波是一種發生在公共電網和非公共電網中的低壓電源線、控制線和信號線上的非重複性阻尼振盪瞬變現象。 而阻尼振盪波是主要發生在安裝于高壓和中壓變電站中的電源線、控制線和信號線上的可重複性瞬變現象。
配合磁場線圈 MS 100N,OCS 500N6.8 還可按照 EN / IEC 61000-4-10 標準進行振盪磁場測試。
- 分立式測試設備
- 振鈴波測試可達 6 kV
- 阻尼震盪波測試可達 3 kV
- 內置單相或三相耦合 / 去耦網路,最大電流可達 32 A
- 前面板操作
- 標準測試程式
- USB 和 GPIB介面
獨立式測試設備 OCS 500N6 使 EM TEST 在 IEC 61000-4-x 標準測試方面愈加完善。 它可以產生滿足 ANSI / IEEE C62.41 標準的 6 kV 的振鈴波;同時,它還能在 100 kHz 和 1 MHz 的頻率上產生 3 kV 的阻尼振盪波,這不僅符合 EN / IEC 61000-4-18 標準,還符合 ANSI / IEEE C39.70 標準對保護繼電器和繼電器系統進行測試的相關要求。
阻尼振盪波同樣還可用於產生 EN / IEC 61000-4-10 標準所要求的阻尼振盪磁場(結合磁場線圈,例如 MS 100)。 OCS 500N6 內置的耦合 / 去耦網路,可用於單相測試或三相測試,能夠分別提供每線 16 A 或 32 A 的額定電流。
通過前面板功能表或內置的 USB、GPIB 介面,OCS 500N6 既可實現手動操作,又能夠進行遠端控制。 其失效偵測功能則允許使用者基於被測設備狀態控制正在進行的測試序列。 監測輸出埠(BNC)用於對信號進行測量和校驗。 OCS 500N6 還具備安全鎖和警示燈控制等安全功能。
預程式設計的標準測試程式為使用者提供了最大的便利。 並且,OCS 500N6 還提供快速啟動測試程式,參數線上可調,以便對被試設備的敏感度水準作出評估。
操作
易於操作
控制及報告生成軟體 iec.control
iec.control 是非常人性化的控制軟體,它使用方便、使用者介面結構清晰、靈活性強,各項操作功能以及 EM TEST 標準資訊庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。
iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。 遠端控制則通過 USB 或 GPIB 介面來完成。 iec.control 支援 NI 公司生產的各種類型的 GPIB 卡。
附屬設備
CNV 504N5 - 信號線 / 資料線耦合網路
MS 100N - 磁場線圈,用於阻尼振盪磁場測試
MS 100N 是一個 1m * 1m 的磁場線圈,符合 EN / IEC 61000-4-10 標準的要求。 磁場線圈被固定在一個可移動、可調節高度、並可進行 360 度旋轉的支架上。
將 MS 100N 直接連接到 OCS 500N6 相應的高壓輸出埠,可產生符合 EN / IEC 61000-4-10 標準要求的阻尼振盪磁場,最高能夠滿足測試等級 5。
ANSI/IEEE C62.41
EN 61000-4-10
EN 61000-4-12
EN 61000-4-18
IEC 60255-22-1
IEC 61000-4-10
IEC 61000-4-12
IEC 61000-4-18
IEC 61850-3
