6KV組合波雷擊模擬器
6KV組合波雷擊模擬器

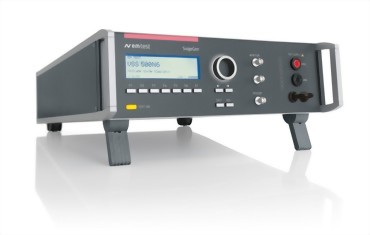

組合波雷擊模擬器 VSS 500N6 可以產生高電壓瞬變脈衝，符合 IEC 60255-27 標準，帶有 500 ohm 源阻抗，適用于保護繼電器的瞬變過壓測試。 輸出電壓範圍最高可達 6.6 kV，測試等級覆蓋 1 - 5。
空載波形對應 IEC 61180-1 標準。 針對此類測試，IEC 60255-27 標準要求在每一測試等級上能量均恒定為 0.5 J。
- 浪湧脈衝 1.2 / 50 us 的測試電壓可達 6.6 kV
- 5 個不同的測試等級
- 源阻抗 500 ohm
- 每一測試等級持續能量 0.5 J
- 可測量峰值電壓 / 電流
- 擊穿檢測功能
- 安全內鎖
- 警示燈控制
- 支援手動操作
- USB 和 GPIB 介面
優點
VSS 500N6 - 帶有持續脈衝能量的電壓浪湧模擬器
VSS 500N6 按照 IEC 60255-27 標準進行設計，在標準要求的不同測試等級上，均能保持持續脈衝能量，適用于保護繼電器的瞬變過壓測試。 VSS 500N6 滿足 IEC 61180-1 標準要求，能夠覆蓋繼電器測試上常用的電壓等級。
失效偵測埠則用於檢測被試設備狀態。 峰值電壓和峰值電流的數值可即時顯示，並上傳到控制軟體，用於生成測試報告。
VSS 500N6 符合安全規範，配有警示燈和安全鎖。
預程式設計的標準的測試程式最大程度上方便使用者的使用。 VSS 500N6 具有快速啟動測試程式，參數線上可調，以便對被測設備的敏感度水準作出評估。
優點
易於操作
通過前面板功能表和功能鍵，使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制，使測試過程變得非常簡單，並確保每一測試步驟都能夠正確無誤地進行。
軟體
控制及報告生成軟體 iec.control
iec.control 是非常人性化的控制軟體，它使用方便、使用者介面結構清晰、靈活性強，各項操作功能以及 EM TEST 標準資訊庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。
iec.control 支援 Windows 7、Windows 8 (64Bit) 和 Windows 10 作業系統。 遠端控制則通過 USB 或 GPIB 介面來完成。 iec.control 相容 NI 公司的各種 GPIB 卡。
EN 60255-27
EN 60255-5
IEC 60255-27
IEC 60255-5
IEC 61180-1
IEC 62052-11
EN 60255-5
IEC 60255-27
IEC 60255-5
IEC 61180-1
IEC 62052-11
