5 系列緊湊型可程式設計直流負載

  • 5 系列緊湊型可程式設計直流負載 1
  • 5 系列緊湊型可程式設計直流負載 2
  • 5 系列緊湊型可程式設計直流負載 3
  • 5 系列緊湊型可程式設計直流負載 4
  • 5 系列緊湊型可程式設計直流負載 5
  • 5 系列緊湊型可程式設計直流負載 6

型號 : 5 Series

數量 :

加入詢價車

  • 5 系列緊湊型可程式設計直流負載
  • 5 系列緊湊型可程式設計直流負載 1
  • 5 系列緊湊型可程式設計直流負載 2
  • 產品敘述
  • 規格
  • 特點
  • 應用

5 系列直流負載包括一系列中等至高功率直流負載系統的支援為 60V 或 500V 的輸入範圍。

所有負載都共用一個通用的使用者介面。打包在一個緊湊的 19"4U 底盤,5 系列載入支援最大 1800W。為更高的功率要求,5 系列負載櫃組成的一個主機和一個或多個奴隸單位支援從 2400W 到 14.4kW 的功率水準。這些集成的內閣系統操作從一個單個使用者控制台或遠端控制介面。

有西方模型 5 系列︰ 5 D (LED 負載),5 L (60V 到 1800W),5 P (60V 到 14.4kW) 和 5V (500V 至 14.4kW)。

5 系列直流負載有關的問題,請與我們聯繫。

自我調整電源 5 系列負荷供中等至高功率直流測試及產品開發應用在廣泛的行業。5 L 和 5 P 系列機型支援到 60V 電壓非常適合用於測試 12V,24V 或 48V 電池。他們靈活的 V-運行曲線的電壓和電流的組合,在任何給定的功率級別的跨度範圍。所有 5 系列機型具有更高的精確度和決議以較低的電壓和電流的水準,進一步提高其效能低範圍模式。

申請更高電壓 5V 系列支援電壓輸入到 500Vdc。這包括大型電池組用於電動汽車和混合動力電動汽車車載電源,以及太陽能和風能電力應用程式中發現的能源存儲系統。

5 D 系列車型是特殊 LED 負載旨在支援開發和測試的 LED 磁碟機。這些載荷類比 LED 和其電氣特性的各種組合。

5 系列包括共有 39 不同型號提供廣泛變化的可能的電壓、 電流和功率組合。

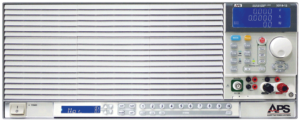

5D Series Models
Model 5D18-12 5D36-24
OPERATING RANGES
Power Ranges 0-1800W 0-3600W
Current Ranges 0-12 A 0-24 A
Voltage Range 0 – 600 V 0 – 600 V
Minimum Voltage 6.0 V @ 12 A 6.0 V @ 24 A
OPERATING MODES LED, Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
PROTECTION Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
DYNAMIC OPERATION
T high & T low 0.050 – 9.999 / 99.99 / 999.9 / 9999ms (20 kHz)
Slew Rate 2.4mA-150mA / μs
9.6mA-600mA / μs
4.8mA-300mA / μs
19.2mA-1200mA / μs
METERING
Voltage Range 0 – 60.0 V / 0-300.0 V / 0-600.0 V
Current Range 0-3.0A / 0-12.0A 0-6.0A / 0-24.0A
Power Range 0 – 1800.0 W 0 – 3600.0 W
AC INPUT & PHYSICAL SPECIFICATIONS
AC Input 115/230 Vac ±10%, 50/60Hz
Cooling Variable Speed Fan Cooled
Dimensions (HxWxD) 177 x 440 x 445 mm / 7.0″ x 17.3″ x 17.5″ 839 x 600 x 600 mm / 33.0″ x 23.6″ x 23.6″
Weight (Net) 23.6 kg / 52.0 lbs 81.2 kg / 179 lbs

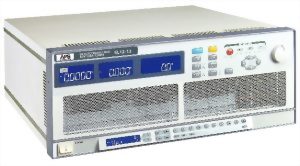

5L Series Models
Model 5L06-12 5L12-12 5L12-24 5L18-12 5L18-24 5L18-36
OPERATING RANGES
Power Ranges 0-60W / -600W 0-120W / -1200W 0-120W / -1200W 0-180W / -1800W 0-180W / -1800W 0-180W / -1800W
Current Ranges 0-12A / 0-120 A 0-12A / 0-120 A 0-24A / 0-240 A 0-12A / 0-120 A 0-24A / 0-240 A 0-36A / 0-360 A
Voltage Range 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V
Minimum Voltage 0.6 V @ 120 A 0.6 V @ 120 A 0.7 V @ 240 A 0.4 V @ 120 A 0.7 V @ 240 A 0.7 V @ 360 A
OPERATING MODES Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
PROTECTION Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
DYNAMIC OPERATION
T high & T low 0.050 – 9.999 / 99.99 / 999.9 / 9999ms (20 kHz)
Slew Rate 8mA-500mA / μs
80mA-5A / μs
16mA-1A / μs
160mA-10A / μs
8mA-500mA / μs
80mA-5A / μs
8mA-500mA / μs
80mA-5A / μs
16mA-1A / μs
160mA-10A / μs
24mA-1500mA / μs
240mA-15A / μs
METERING
Voltage Range 0 – 6.0 V / 60.0 V
Current Range 0-12A / 120A 0-12A / 120A 0-24A / 240A 0-12A / 120A 0-24A / 240A 0-36A / 360A
Power Range 0 – 600.0 W 0 – 1200.0 W 0 – 1200.0 W 0 – 1800.0 W 0 – 1800.0 W 0 – 1800.0 W
AC INPUT & PHYSICAL SPECIFICATIONS
AC Input 115/230 Vac ±10%, 50/60Hz
Cooling Variable Speed Fan Cooled
Dimensions (HxWxD) 177 x 440 x 445 mm / 7.0″ x 17.3″ x 17.5″
Weight (Net) 15.2kg / 33.5lbs 19.4kg / 42.8lbs 19.4kg / 42.8lbs 23.6kg / 52.0lbs 23.6kg / 52.0lbs 23.6kg / 52.0lbs

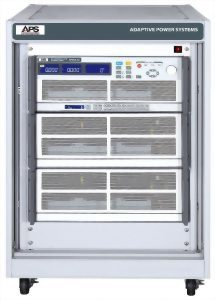

5P Series Models
Model 5P024-24 5P024-48 5P036-24 5P036-48 5P036-72 5P054-36 5P054-72
OPERATING RANGES
Power Ranges 0-240 W
/0-2400 W
0-240 W
/0-2400 W
0-360 W
/0-3600 W
0-360 W
/0-3600 W
0-360 W
/0-3600 W
0-540 W
/0-5400 W
0-540 W
/0-5400 W
Current Ranges 0-24A /0-240A 0-48A /0-480A 0-24A /0-240A 0-48A /0-480A 0-72A /0-720A 0-36A /0-360A 0-72A /0-720A
Voltage Range 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V
Minimum Voltage 0.6 V @ 240 A 0.7 V @ 480 A 0.6 V @ 240 A 0.7 V @ 480 A 0.7 V @ 720 A 0.6 V @ 360 A 0.7 V @ 720 A
OPERATING MODES Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
PROTECTION Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
DYNAMIC OPERATION
T high & T low 0.050-9.999 /99.99 /999.9 /9999ms (20 kHz)
Slew Rate 0.016A-1A /μs
0.16A-10A /μs
0.032A-2A /μs
0.32A-20A /μs
0.016A-1A /μs
0.16A-10A /μs
0.016A-1A /μs
0.16A-10A /μs
0.048A-3A /μs
0.48A-30A /μs
0.024A-1.5A /μs
0.24A-15A /μs
0.048A-3A /μs
0.48A-30A /μs
METERING
Voltage Range 0 – 6 V /60 V
Current Range 0 – 24A /240A 0 – 48A /480A 0 – 24A /240A 0 – 48A /480A 0 – 72A /720A 0 – 36A /360A 0 – 72A /720A
Power Range 0 – 2400.0 W 0 – 2400W 0 – 2400W 0 – 3600W 0 – 3600W 0 – 5400W 0 – 5400W
SHORT CIRCUIT CURRENT 240 A 480 A 240 A 480 A 720 A 360 A 720 A
AC INPUT & PHYSICAL SPECIFICATIONS
AC Input/Cooling 115/230 Vac ±10%, 50/60Hz /Variable Speed Fan Cooled
Dimensions (HxWxD) 839 x 600 x 600 mm /33.0″ x 23.6″ x 23.6″
Weight (Net) 81.2kg /
179.0lb
72.8kg /
160.5lbs
81.2kg /
179.0lbs
81.2kg /
179.0lbs
81.2kg /
179.0lbs
104.8kg /
231lbs
104.8kg /
231lbs
Model 5P054-99 5P072-48 5P072-96 5P090-60 5P108-72 5P126-84 5P144-96
OPERATING RANGES
Power Ranges 0 – 540 W /
0 – 5400 W
0 – 720 W /
0 – 7200 W
0 – 720 W /
0 – 7200 W
0 – 900 W /
0 – 9000 W
0 – 1080 W /
0 – 10800 W
0 – 1260 W /
0 – 12600 W
0 – 1440 W /
0 – 14400 W
Current Ranges 0-100 A /
0-1000 A
0-48 A /
0-480 A
0-96 A /
0-960 A
0-60 A /
0-600 A
0-72 A /
0-720 A
0-84 A /
0-840 A
0-96 A /
0-960 A
Voltage Range 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V 0 – 60 V
Minimum Voltage 0.7 V @ 1000A 0.6 V @ 480 A 0.6 V @ 960 A 0.6 V @ 600 A 0.6 V @ 720 A 0.6 V @ 840 A 0.6 V @ 960 A
OPERATING MODES Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
PROTECTION Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
DYNAMIC OPERATION
T high & T low 0.050-9.999 /99.99 /999.9 /9999ms (20 kHz)
Slew Rate 0.0664A-4.15A /μs
0.644A-41.5A /μs
0.032A-2A /μs
0.32A-20A /μs
0.064A-4A /μs
0.64A-40A /μs
0.04A-2.5A /μs
0.4A-25A /μs
0.048A-3A /μs
0.48A-30A /μs
0.056A-3.5A /μs
0.56A-35A /μs
0.064A-4A /μs
0.64A-40A /μs
METERING
Voltage Range 0 – 6 V /60V
Current Range 0-100A /1000A 0-48A /480A 0-96A /960A 0-60A /600A 0-72A /720A 0-84A /840A 0-96A /960A
Power Range 0 – 5400W 0 – 7200W 0 – 7200W 0 – 9000W 0 – 10800W 0 – 12600W 0 – 14400W
SHORT CIRCUIT CURRENT 1000 A 480 A 960 A 600 A 720 A 840 A 960 A
AC INPUT & PHYSICAL SPECIFICATIONS
AC Input/Cooling 115/230 Vac ±10%, 50/60Hz /Variable Speed Fan Cooled
Dimensions (HxWxD) 839 x 600 x 600 mm
33″x23.6″x23.6″
1061 x 600 x 600 mm
41.8″ x 23.6″ x 23.6″
1283 x 600 x 600 mm
50.5″ x 23.6″ x 23.6″
1506x600x600mm
59.3″x23.6″x23.6″
1728x600x600mm
68″x23.6″x23.6″
Weight (Net) 104.8kg /231.0 lbs 161.4kg /355.8lbs 161.4kg /355.8 lbs 185.0kg /407.9 lbs 208.6kg /459.9 lbs 232.2kg /511.9 lbs 268.8kg /592.6 lbs
5V Series Models
Model 5V006-02 5V012-04 5V018-01 5V018-06 5V024-08 5V036-12
OPERATING RANGES
Power Ranges 0-60 W /0-600 W 0-120 W /0-1200 W 0-180 W /0-1800 W 0-180 W /0-1800 W 0-240 W /0-2400 W 0-360 W /0-3600 W
Current Ranges 0-2.0 A /0-20 A 0-4.0 A /0-40 A 0-1.2 A /0-12 A 0-6.0 A /0-60 A 0-8.0 A /0-80 A 0-12.0 A /0-120 A
Voltage Range 0 – 500 V 0 – 500 V 0 – 500 V 0 – 500 V 0 – 500 V 0 – 500 V
Minimum Voltage 4 V @ 20 A 4 V @ 40 A 6 V @ 12 A 4 V @ 60 A 4 V @ 80 A 4 V @ 120 A
OPERATING MODES Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
PROTECTION Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
DYNAMIC OPERATION
T high & T low 0.050 – 9.999 /99.99 /999.9 /9999ms (20 kHz)
Slew Rate 1.6mA – 100mA/μs
16mA – 1000mA/μs
3.2mA – 200mA/μs
32mA – 2000mA/μs
0.96mA – 60mA/μs
9.6mA – 600mA/μs
4.8mA – 300mA/μs
48mA – 3000mA/μs
6.4mA – 400mA/μs
64mA – 4000mA/μs
9.6mA – 600mA/μs
96mA – 6000mA/μs
METERING
Voltage Range 0 – 60.0 V /600.0 V
Current Range 0-2.0A /20.0A 0-4A /40A 0-1.2A /12A 0-6A /60A 0-8A /80A 0-12A /120A
Power Range 0-60W /600W 0-120W /1200W 0-180W /1800W 0-180W /1800W 0-240W /2400W 0-360W /3600W
AC INPUT & PHYSICAL SPECIFICATIONS
AC Input 115/230 Vac ±10%, 50/60Hz
Cooling Variable Speed Fan Cooled
Dimensions (HxWxD) 177 x 440 x 445 mm
7.0″ x 17.3″ x 17.5″
839 x 600 x 600 mm
33.0″ x 23.6″ x 23.6″
Weight (Net) 15.2kg /33.5 lbs 19.4kg /42.8 lbs 23.6kg /52.0 lbs 23.6kg /52.0 lbs 72.8kg /160.5 lbs 81.2kg /179.0 lbs
Model 5V036-02 5V054-04 5V054-18 5V072-05 5V072-24 5V090-06
OPERATING RANGES
Power Ranges 0-360 W /0-3600 W 0-540 W /0-5400 W 0-540 W /0-5400 W 0-720 W /0-7200 W 0-720 W /0-7200 W 0-900 W /0-9000 W
Current Ranges 0-2.4 A /0-24 A 0-3.6 A /0-36 A 0-18 A /0-180 A 0-4.8 A /0-48 A 0-24A /0-240 A 0-6.0 A /0-60 A
Voltage Range 0 – 500 V 0 – 500 V 0 – 500 V 0 – 500 V 0 – 500 V 0 – 500 V
Minimum Voltage 6 V @ 24 A 6 V @ 36 A 5 V @ 180 A 3 V @ 48 A 4 V @ 240 A 6 V @ 60 A
OPERATING MODES Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
PROTECTION Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
DYNAMIC OPERATION
T high & T low 0.050 – 9.999 /99.99 /999.9 /9999mS (20 kHz)
Slew Rate 1.92mA – 120mA/μs
19.2mA – 1200mA/μs
2.88mA – 180mA/μs
28.8mA – 1800mA/μs
14.4mA – 900mA/μs
144mA – 9A/μs
0.0192A – 1.2A/μs
0.192A – 12A/μs
0.0192A – 1.2A/μs
0.192A – 12A/μs
4.8mA – 300mA/μs
48mA – 3000mA/μs
METERING
Voltage Range 0 – 60 V /500 V
Current Range 0-2.4A /24A 0-3.6A /36A 0-18A /180A 0-4.8A /48A 0-24A /240A 0-6A /60A
Power Range 0-360W /3600W 0-540W /5400W 0-540W /5400W 0-720W /7200W 0-720W /7200W 0-900W /9000W
AC INPUT & PHYSICAL SPECIFICATIONS
AC Input/Cooling 115/230 Vac ±10%, 50/60Hz /Variable Speed Fan Cooled
Dimensions (HxWxD) 839 x 600 x 600 mm
33.0″ x 23.6″ x 23.6″
1061 x 600 x 600 mm
41.8″ x 23.6″ x 23.6″
1283x600x600mm
50.5″x23.6″x23.6″
Weight (Net) 81.2kg /179.0 lbs 104.8kg /231.0lbs 104.8kg /231.0lbs 161.4kg /355.8lbs 161.4kg /355.8lbs 185.0kg /407.9lbs

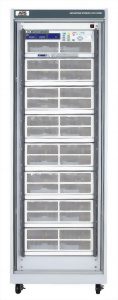

Model 5V090-30 5V108-36 5V108-07 5V126-42 5V144-50
OPERATING RANGES
Power Ranges 0-900 W /0-9000 W 0-1080 W /0-10800 W 0-1080 W /0-10800 W 0-1260 W /0-12600 W 0-1440 W /0-14400 W
Current Ranges 0 – 30A /0 – 300 A 0 – 36 A /0 – 360 A 0 – 7.2 A /0 – 72 A 0 – 42 A /0 – 420 A 0 – 50 A /0 – 500 A
Voltage Range 0 – 500 V 0 – 500 V 0 – 500 V 0 – 500 V 0 – 500 V
Minimum Voltage 4 V @ 300 A 4 V @ 360 A 6 V @ 72 A 4 V @ 420 A 4 V @ 500 A
OPERATING MODES Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
PROTECTION Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
DYNAMIC OPERATION
T high & T low 0.050 – 9.999 /99.99 /999.9 /9999mS (20 kHz)
Slew Rate 0.024A – 1.5A/μs
0.24A – 15A/μs
0.0288A – 1.8A/μs
0.288A – 18A/μs
5.76mA – 360mA/μs
57.6mA – 3600mA/μs
0.0336A – 2.1A/μs
0.336A – 21A/μs
0.04A – 2.5A/μs
0.4A – 25A/μs
METERING
Voltage Range 0 – 60.0 V /500 V
Current Range 0-30A /300A 0-36A /360A 0-7.2A /72A 0-42A /420A 0-50A /500A
Power Range 0-900W /9000W 0-1080W /10800W 0-1080W /10800W 0-1260W /12600W 0-1440W /14400W
SHORT CIRCUIT CURRENT 300 A 360 A 72 A 420 A 504 A
AC INPUT & PHYSICAL SPECIFICATIONS
AC Input/Cooling 115/230 Vac ±10%, 50/60Hz /Variable Speed Fan Cooled
Dimensions (HxWxD) 1283 x 600 x 600 mm
50.5″ x 23.6″ x 23.6″
1506x600x600mm
59.3″x23.6″x23.6″
1728x600x600mm
68″x23.6″x23.6″
Weight (Net) 185.0kg /407.9 lbs 208.6kg /459.9 lbs 208.6kg /459.9 lbs 232.2kg /511.9 lbs 268.8kg /592.6 lbs
600W,1200W 或每個主機殼 1800W
14,每個機櫃 400W
低電壓範圍,0 — — 6 伏
1000 Adc 電流範圍
高速 5 位數精密計量能力
對於高功率應用程式的平行作業
多個負載的同步的操作
操作模式︰ CC、 CP、 CR、 簡歷
特殊的高功率 LED 負載 (5 D 系列)
內置短路試驗
在當前的保護測試模式
在電源保護測試模式
靜態和動態的抄送模式
可用的介面選項包括 USB、 RS232、 gpib 介面和局域網
CE 標誌
載入的多功能性

所有 AP 5 系列荷載均都配備功能強大的微控制器和友好的使用者控制項,提供範圍廣泛的負載的應用程式的功能。精密計量,電流,功率和電阻是電壓的標準。

電源電源測試

詳細測試的線性和高速度開關模式交流/直流電源由可能靈活測距和寬 V-我工作曲線發現所有 5 系列 AP 中載入。這支援高輸送量生產測試和燒傷中的電源。

電源的設計

新的電力供應設計與內置功能,如過電流保護 (OPC) 試驗和功率保護 (OPP) 試驗和動態恒定電流波形測試,可根據設計規格可徹底的評估。類比輸入的模式允許任意的電流波形,要應用於一個單元測試以及下。

電池充電/放電測試

時間序列分析具體的放電電流水準作為電池電壓的函數允許表徵和效能測試的各種電池化學。高當前解析度和精度的 5 系列負載支援測試的小型和大型的電池。

LED 驅動程式測試

5 D 系列 LED 負載都設計為發展,LED 電源,驅動程式和照明的燈具的測試。 這些負載可以類比高亮度 LED 系列和並行字串配置的特點。這大大加快開發和測試的消除需要一方面保持多個實際 LED 類型。
相關產品
3A 系列模組化交流與直流負載

3A 系列模組化交流與直流負載

Model : 3A Series
5VP 系列大功率可程式設計直流負載

5VP 系列大功率可程式設計直流負載

Model : 5VP Series
3B 系列可程式設計交流與直流負載

3B 系列可程式設計交流與直流負載

Model : 3B Series
4 系列模組化直流負載

4 系列模組化直流負載

Model : 4 Series

產品介紹

  • EM TEST
  • WEETECH
  • PACIFIC POWER SOURCE
  • SYSTEM INTEGRATION

常用連結

  • 關於嘉懋
  • 產品介紹
  • 熱門產品
  • 最新消息
  • 聯絡我們
  • 網站地圖
  • 隱私權政策

聯絡我們

  • 電話: 02-29178080
  • 傳真: 02-29172626
  • Email: sales@excen-tech.com
  • 地址:
    新北市新店區寶中路92號3樓之2

© 2023 新加坡商嘉懋電子儀器有限公司台灣分公司 All rights reserved.
