3B 系列可程式設計交流與直流負載
3B 系列直流負載包括一系列中等至高功率 AC 和 DC 能夠負載系統支援 300Vrms 輸入電壓。

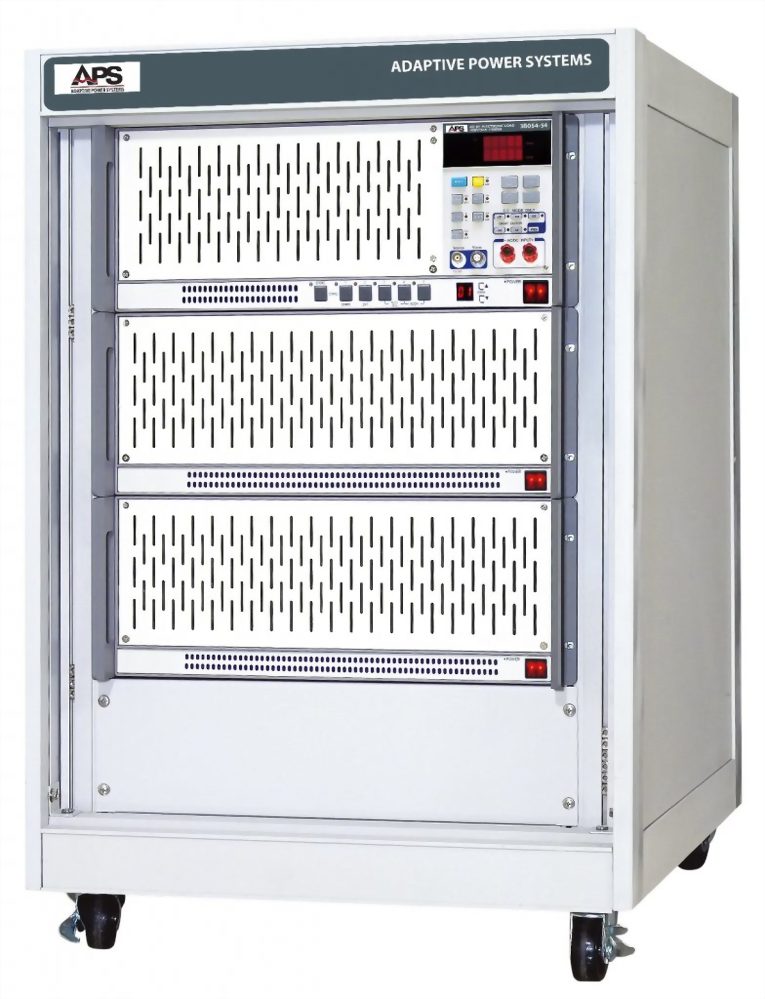

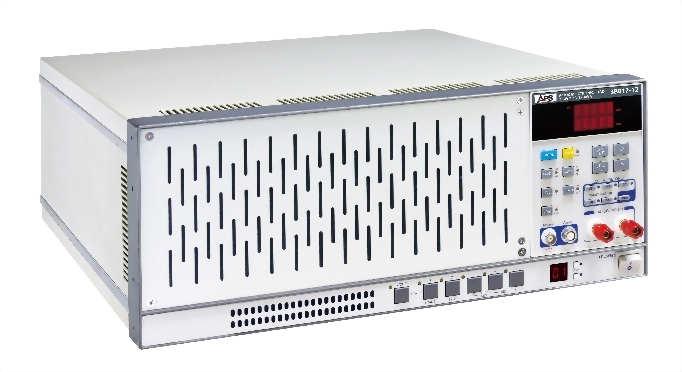

所有負載都共用一個通用的使用者介面。3B 系列打包在一個緊湊的 19"4U 主機殼中,載入到 1800 VA 每個主機殼支援。為更高的功率要求,3B 系列機櫃組成的一個主機和一個或多個奴隸單位支援功率水準從載入 2400 VA 到 12.6 千伏安。這些集成的內閣系統操作從一個單個使用者控制台或遠端控制介面。
3B 系列直流負載有關的問題,請與我們聯繫。
自我調整功率 3B 系列負荷供中等至廣泛的行業中的高功率交流或直流測試和產品的發展應用。3B 系列機型支援電壓到 300Vrms,非常適合用於測試交流來源和 DC/AC 逆變器。他們靈活的 V-運行曲線的電壓和電流的組合,在任何給定的功率級別的跨度範圍。所有 3B 系列機型都具有更高的精確度和決議以較低的電壓和電流的水準,進一步提高其效能低範圍模式。

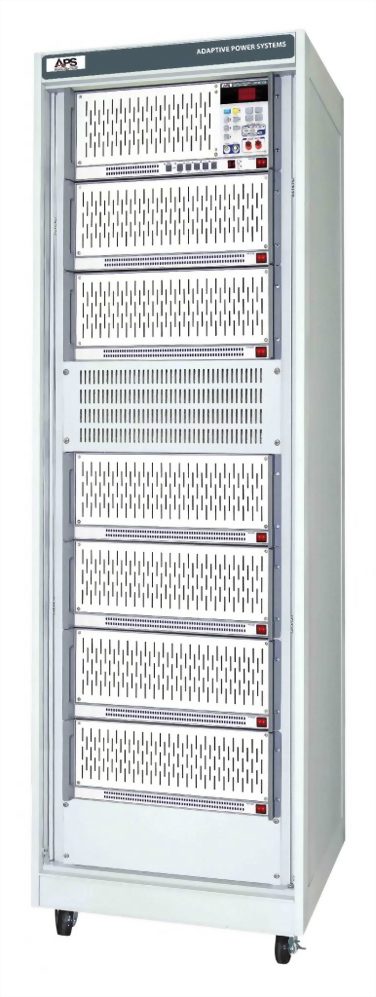

3B 系列套一共有九項不同型號由 12.6kVA 提供廣泛變化的可能的電壓、 電流和功率組合。所需高功率交流或直流,可以並聯多個 3B 機櫃所需。
Model | 3B012-12 | 3B018-18 | 3B024-24 | 3B036-36 | 3B054-54 | |||||
---|---|---|---|---|---|---|---|---|---|---|
OPERATING RANGES | ||||||||||
Power Ranges | 0 – 1200 VA | 0 – 1800 VA | 0 – 2400 VA | 0 – 3600 VA | 0 – 5400 VA | |||||
Current Ranges | 0 -6 A | 6 – 12 A | 0 – 9 A | 9 – 18 A | 0 – 12 A | 12 – 24 A | 0 – 18 A | 18 – 36 A | 0-27A | 27-54A |
Voltage Range |
50 – 300 Vrms/Vdc |
50 – 300 Vrms/Vdc | 50 – 300 Vrms/Vdc | 50 – 300 Vrms/Vdc | 50 – 300 Vrms/Vdc | |||||
Frequency | DC, 40 – 400Hz (CC Mode) / DC – 400Hz (LIN,CR Mode) | |||||||||
OPERATING MODES | Constant Current (CC), Linear CC (LCC), Constant Resistance (CR), CREST FACTOR (CF) (in CC Mode only) | |||||||||
PROTECTION | Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT) | |||||||||
CREST & POWER FACTOR RANGE | ||||||||||
Lagging PF | CF: √2 to 3.5 . PF: – 0.30 to -0.85 | |||||||||
Leading PF | CF: √2 to 3.5 . PF: + 0.30 to +0.85 or 1.00 | |||||||||
METERING | ||||||||||
Voltage Range | 0 – 300 V | |||||||||
Current Range | 0 – 12 A | 0 – 18 A | 0 – 24 A | 0 – 36 A | 0 – 54 A | |||||
Power Range | 0 – 1200 W | 0 – 1800 W | 0 – 2400 W | 0 – 3600 W | 0 – 5400 W | |||||
VA Range | 0 – 1200 W | 0 – 1800 W | 0 – 2400 W | 0 – 3600 W | 0 – 5400 W | |||||
OTHER SPECIFICATIONS | ||||||||||
Current Monitor | 3 A/V | 4.5 A/V | 6 A/V | 9 A/V | 13.5 A/V | |||||
Dimensions (HxWxD) |
177 x 440 x 445 mm 7.0″ x 17.2″ x 17.5″ |
839 x 600 x 600 mm 33″ x 23.6″ x 23.6″ |
||||||||
Weight (Net, Module) | 18.5kg / 40.8 lbs | 21.5kg / 47.4 lbs | 77.0kg / 169.8 lbs | 77.0kg / 169.8 lbs | 98.5kg / 217.2 lbs |
Model | 3B072-72 | 3B090-90 | 3B108-108 | 3B126-126 | ||||
---|---|---|---|---|---|---|---|---|
OPERATING RANGES | ||||||||
Power Ranges | 0 – 7200 VA | 0 – 9000 VA | 0 – 10800 VA | 0 – 12600 VA | ||||
Current Ranges | 0 -36 A | 36 – 72 A | 0 – 45 A | 45 – 90 A | 0 – 54 A | 54 – 108 A | 0 – 63 A | 63 – 126 A |
Voltage Range | 50 – 300 Vrms/Vdc | 50 – 300 Vrms/Vdc | 50 – 300 Vrms/Vdc | 50 – 300 Vrms/Vdc | ||||
Frequency | DC, 40 – 400Hz (CC Mode) / DC – 400Hz (LIN,CR Mode) | |||||||
OPERATING MODES | Constant Current (CC), Linear CC (LCC), Constant Resistance (CR), CREST FACTOR (CF) (in CC Mode only) | |||||||
PROTECTION | Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT) | |||||||
CREST & POWER FACTOR RANGE | ||||||||
Lagging PF | CF: √2 to 3.5 . PF: – 0.30 to -0.85 | |||||||
Leading PF | CF: √2 to 3.5 . PF: + 0.30 to +0.85 or 1.00 | |||||||
METERING | ||||||||
Voltage Range | 0 – 300 V | |||||||
Current Range | 0 – 72 A | 0 – 90 A | 0 – 108 A | 0 – 126 A | ||||
Power Range | 0 – 7200 W | 0 – 9000 W | 0 – 10800 W | 0 – 12600 W | ||||
VA Range | 0 – 7200 W | 0 – 9000 W | 0 – 10800 W | 0 – 12600 W | ||||
OTHER SPECIFICATIONS | ||||||||
Current Monitor | 3 A/V | 4.5 A/V | 6 A/V | 9 A/V | ||||
Dimensions (HxWxD) |
1283 x 600 x 600 mm 50.5″ x 23.6″ x 23.6″ |
1506 x 600 x 600 mm 59.3″ x 23.6″ x 23.6″ |
1728 x 600 x 600 mm 68″ x 23.6″ x 23.6″ |
|||||
Weight (Net, Module) | 153.0kg / 337.3 lbs | 174.5kg / 384.7 lbs | 196.0kg / 432.1 lbs | 230.5kg / 508.2 lbs |
1200VA 或 1800VA 每個主機殼
12 達、 600VA 每個機櫃
電壓範圍 300Vrms
每個機櫃 126A 電流範圍
高速 4 位數精密計量能力
對於高功率應用程式的平行作業
交流電流監視器輸出信號
操作模式︰ 恒定電流 (CC)、 線性恒定電流 (LCC)、 恒定電阻 (CR) 和波峰因數 (CF) 控制
領導和滯後功率因數 (PF)
在當前的保護測試模式
在電源保護測試模式
常規和線性 CC 模式
RS232 和 GPIB 介面
CE 標誌
載入的多功能性
所有 AP 3B 系列荷載均都配備功能強大的微控制器和友好的使用者控制項,提供範圍廣泛的負載的應用程式的功能。精密計量,電流,功率和電阻是電壓的標準。
交流電源測試 (交流模式)
詳細測試的線性和開關模式交流源,DC/AC 逆變器或變頻管由可能靈活測距和寬 V-我工作曲線發現所有 3B 系列 AP 中載入。這支援廣泛的生產試驗和燒傷中的交流電源供電。
交流電源設計 (交流模式)
與內置功能喜歡過電流保護 (OPC) 試驗和功率保護 (OPP) 試驗和功率和峰值因數控制和測試的非正弦波形,根據設計規格就可以徹底評估新交流功率源設計。類比輸入的模式允許任意的電流波形,要應用於一個單元測試以及下。
電池充電/放電測試 (DC 模式)
使用直流負載模式,具體的放電電流級別可以設置為電池電壓的函數。這允許的表徵與效能測試不同的電池化學配方。交流/直流電源和轉換器可以在直流模式以及進行測試。
