共模傳導干擾模擬器

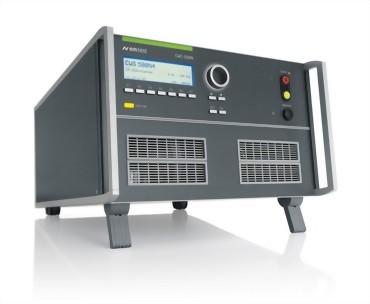

  • CWS 500N4

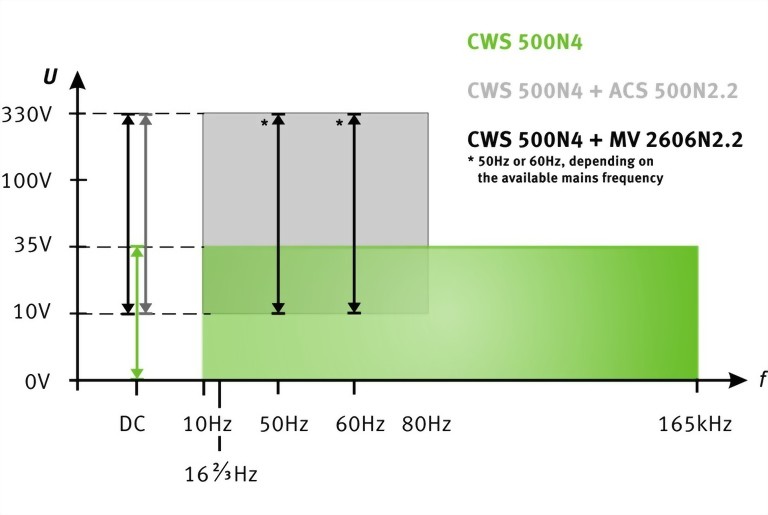

  • CWS 500N4- Test levels

型號 : CWS 500N4

數量 :

加入詢價車

  • CWS 500N4
  • 產品敘述
  • 規格
  • 特點
  • 應用

CWS 500N4 - 共模傳導干擾測試

CWS 500N4 是目前最先進的超小型一體化 0 Hz (DC) - 165 kHz 共模傳導干擾測試方案。 按照 IEC 61000-4-16 標準要求,該設備能夠覆蓋在 DC,16 2 / 3 Hz,50 Hz 和 60 Hz 頻點上進行 4 個測試等級的連續模式和短時模式測試,並且也可以進行 4 個測試等級的從 10 Hz 至 165 kHz 的掃頻模式測試。

此外,CWS 500N4 還滿足 TR 50579 標準和 IEC 61000-4-19 標準 Annex C(草稿)關於電能計量裝置的測試要求.


  • 符合 IEC 61000-4-16 標準的超小型共模傳導干擾測試設備
  • 內置低頻信號發生器和低頻放大器
  • 掃頻模式頻率範圍 15 Hz - 165 kHz
  • 內置用於直流測試的整流模組
  • 符合 IEC 61000-4-19 標準 Annex C 的電能計量裝置測試選件(可選)
  • 內置電壓表(均方根值)
  • 在連續模式和短時模式下,測試頻率為 DC,16 2 / 3 Hz,50 Hz 和 60 Hz
  • USB 介面
  • 內置半導體功率開關
優點


一體化共模傳導干擾測試設備 - 輕鬆、快速、可靠


CWS 500N4 包含完成 IEC 61000-4-16 標準要求的全相容測試所需的各種必要元件,如信號發生器、低頻放大器、直流整流器模組、半導體功率開關及電壓和電流均方根值測量設備。

CWS 500N4 在連續模式的各個測試頻率 (DC, 16 2/3 Hz, 50 Hz 和 60 Hz) 下都可產生 30 V 信號,且無需任何外置電壓源即可實現 15 Hz - 150 kHz 掃頻模式測試。

配合使用 MV 2606N2.2,可以在短時模式的各個測試頻率 (DC, 50 Hz 或 60 Hz,取決於電源線頻率) 產生 300 V 信號。

配合使用可程式設計交流電壓源 ACS 500N2.3,即可在 16 2/3 Hz 或與電源線頻率不同的頻率下進行測試。

通過 GPIB 和 USB 介面,可由測試軟體 icd.control 實現遠端控制。 icd.control 支援各種測試程式,可自動生成包含所有測試資料的測試報告,並具有多種中斷功能。

此外,消費者還可以通過手動操作觸發快速啟動測試程式,無須軟體控制,即可進行輕鬆、有效、準確的測試。


操作

易於操作

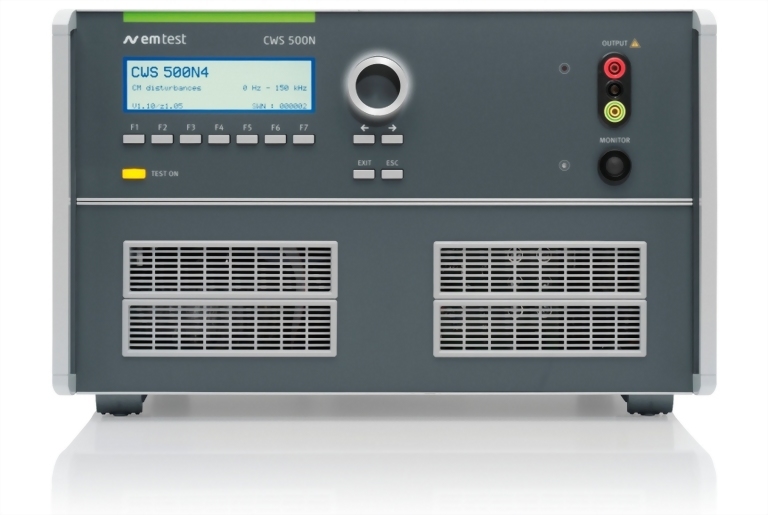

前面板的功能表和功能鍵能讓使用者快捷準確的編輯測試路徑。 指標能夠快速控制程式路徑中的所有測試參數,從而保證測試的可靠性。






軟體

icd.control - 使 CWS 500N4 成為一套完整的低頻測試系統

icd.control 滿足 IEC 61000-4-16 標準要求,支援 0Hz - 150kHz 頻率範圍內的共模傳導干擾測試。 通過標準庫,可以對標準要求的各種測試等級和不同測試模式進行輕鬆、有效、可靠的設置。 測試報告包含所有測試設定和測試結果。






其他型號

DC - 1 GHz 連續波模擬器

連續波類比的歷史已超過九十年。 CWS 500N 系列不僅能覆蓋基於 IEC 61000-4-6 標準的工業測試應用所需的大部分頻率範圍,而且 EM TEST 還提供了針對低頻率範圍和大電流注入的特殊測試方案,以及針對汽車、航空航太和軍用領域的 TEM 小室和帶狀線的測試方案。

CWS 500N4 符合 IEC 61000-4-16 標準對低頻測試應用的要求,用於對電子設備的供電、控制、信號和通訊埠進行共模傳導干擾測試。

EN 61000-4-16
IEC 60255-22-7
IEC 60533
IEC 61000-4-16
IEC 61000-4-19, Annex C
IEC 61326
IEC 61543
IEC 61850-3
prTR 50579
