低頻功率放大器

  • AMP 200N1.1-低頻功率放大器
  • Testing as per Ford EMC-CS-2009.1, CI250
  • Set-up EMC-CS-2009 testing
  • Ford FMC1278, Figure 22-6

型號 : AMP 200N1.1

數量 :

加入詢價車

  • AMP 200N1.1-en
  • AMP 200N1.1-zh-cn
  • 產品敘述
  • 規格
  • 特點
  • 應用

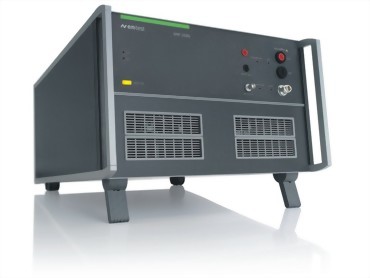

AMP 200N1.1 - 低頻功率放大器,用於電源模擬和磁場場強測試



AMP 200N1.1是一台音頻功率源,能夠產生正弦信號,用於模擬Ripple noise和Ground shift noise,符合航空,軍用和汽車領域的多種標準要求。
AMP 200N1.1由EM TEST NetWave(針對航空,軍用和船舶標準測試,例如德國Lloyd VI-7-2標準)和AutoWave(針對汽車標準測試,例如Ford FMC1278標準)進行控制。
此外,配合輻射線圈或小型赫姆霍茲線圈,AMP 200N1.1還可用於產生磁場,能夠滿足多種標準要求。



  • 自動閉環測試程式
  • 內置 DDS 產生頻率最高 250 kHz 的正弦信號
  • 輸出電壓最高 140 V p-p,50 V 均方根值
  • 輸出電流最大 16 A 均方根值
  • 支援德國 Lloyd VI-7-2 標準
  • 支援磁場測試,最大場強 1100 A / m
  • 短路保護功能
  • 可集成電壓量測功能 10 Hz - 250 kHz (選件)
  • 可集成磁場場強測試功能 (選件)
  • 可集成選頻電流測量功能 10 Hz - 250 kHz (選件)
  • 安全內鎖功能
  • 內置低頻放大器,800W
  • Supports German Lloyd VI-7-2

 優點


AMP 200N1.1 - 低頻功率放大器,用於Ripple noise和Ground shift noise


AMP 200N1.1 集低頻信號發生器和強大的放大器模組于一身,最大振幅 140 V p-p,符合德國 Lloyd VI-7-2 標準和 Ford FMC1278 標準。 它能產生正弦和瞬變信號。


配備的 DDS 使 AMP 200N1.1 可以產生頻率在 250 kHz 以內的任意正弦信號。 通過 EM TEST AutoWave 或 NetWave 進行控制的 AMP 200N1.1 能夠生成任意正弦或非正弦 / 瞬變信號。 autowave.control 軟體完全支援 AMP 200N1.1,該軟體帶有詳盡的預設標準資訊庫和出色的報告及文本功能。


通過使用輻射線圈和線圈感應器,AMP 200N1.1 也可用於磁場測試。 此外,通過配備選件測量模組,AMP 200N1.1 還可擴展出選頻電流測量、電壓測量和場強測試功能。

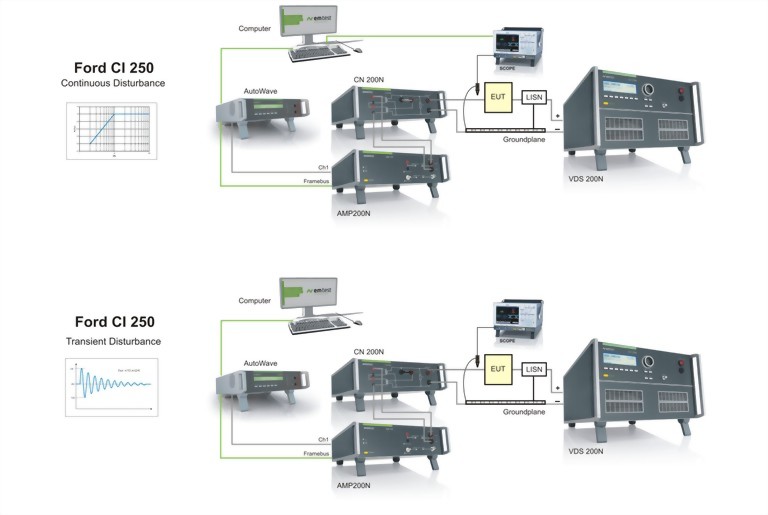

 Ford FMC1278, CI 250 testing


地偏移抗擾度


AMP 200N1.1 可用於測試Ground shift noise的抗擾度,完全符合 Ford FMC1278 標準 CI 250。 由 AutoWave 控制的 AMP 200N1.1 既能在被試線路上產生連續信號,也能產生瞬變信號。 CN 200N1 被用於將測試信號耦合到被試線路上。






 Ford FMC1278 RI 140, RI 150, CI 210



磁場測試 (RI 140),連續干擾測試 (RI 150) 和電源線抗擾度測試 (CI 210)


AMP 200N1.1 可按照 Ford FMC1278 標準進行抗擾度測試和磁場測試。
配合輻射環和測量感應電流的電流鉗,可進行 RI 140 規定的磁場測試。

使用測試夾具來表徵注入環,可進行 RI 150 規定的測試。


按照 CI 210 的要求,AMP 200N1.1 可產生出控制信號並驅動例如 VDS 200N 這樣的直流源來進行電源線連續騷擾抗擾度測試。




 附屬設備

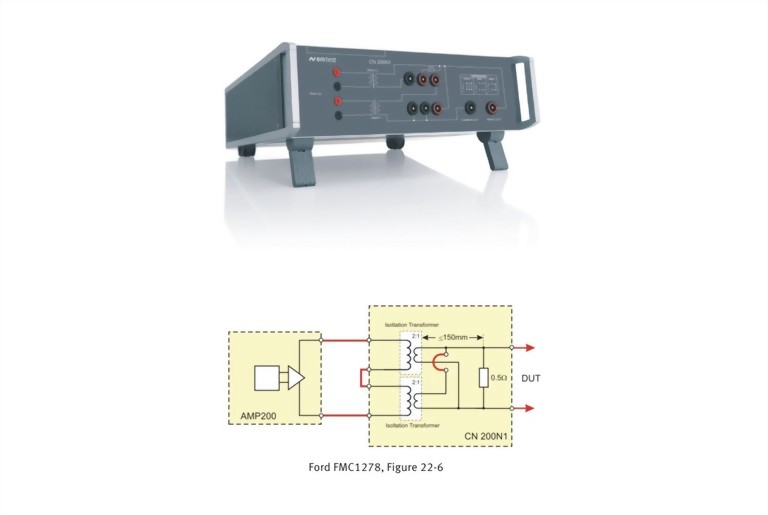

CN 200N1 - 耦合網路,用於低頻傳導抗擾度測試




CN 200N1 是一個使用方便的耦合裝置,包含兩個音訊變壓器和一個可配置的 0.5 ohm / 250 watt 負載電阻,符合 Ford FMC1278 標準 Fig. 22-6 關於地偏移測試的要求。 這兩個變壓器的原邊以串聯形式進行連接;它們的副邊則是採用並接方式,並在其輸出端跨接 0.5 ohm 無感電阻負載。






Chrysler CS-11809 (2009)
Chrysler CS-11979
Chrysler DC-11224 Rev.A
DaimlerChrysler DC-10614
DaimlerChrysler DC-10615
DaimlerChrysler DC-11224
Fiat 9.90110
Ford EMC-CS-2009.1
Ford ES-XW7T-1A278-AC
Ford FMC1278
GLloyd VI-7-2
GMW 3097 (2006)
GMW 3172
ISO 11452-10
ISO 11452-8
EMC-CS-2010JLR V1.1 (2011-01)
MAN 3285
MBN 10284-2
Nissan 28400 NDS 02
PSA B21 7110 Rev.C, Ad. 2010-05
Renault 36.00.808/--G
Renault 36.00.808/--H
Renault 36.00.808/--J
Renault 36.00.808/--K
Renault 36.00.808/--L
SAE J1113-2
Tata TST/TS/WI/257
Volvo STD 515-0003
VW TL 825 66
