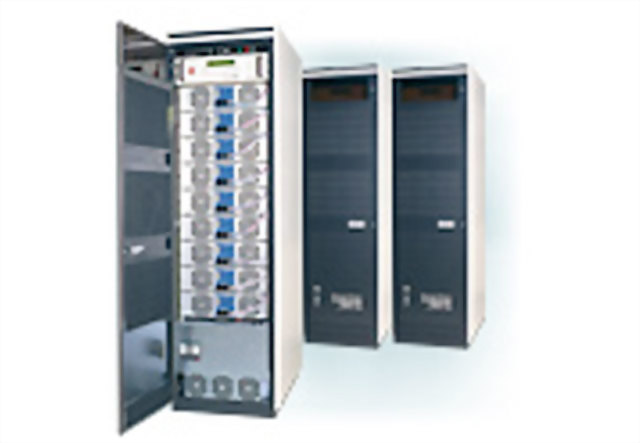

G 系列-線性交流電源
可自由切換的交流電源可適用于任何高要求應用
可程式控制交流測試電源,45至5,000Hz
電力線損害測試: 尖峰、凹陷、浪湧。
高彈性多功用的試驗室電源
精確的頻率轉換
高精度操作
卓越的設計
無可匹敵的靈活性
如果您不願對電源品質與可靠性妥協，歡迎考慮早已經過數以千計高標準的實地應用驗證的太平洋電源 G系列。
G系列簡單基本的設計觀念從產品誕生一開始就應用於不同的領域。 優越的穩定性和耐用度是G系列的品質保證，在全世界的交流電源領域中G系列也是最高標準。
控制器選項從簡單的手動頻率轉換控制到複雜的匯流排程式控制暫態模擬均可應用。
電源模組輸出頻率可達5,000Hz且具有極佳的電流峰值和提供自動復原的短路保護功能。
電源模組利用線性功率放大器技術提供了高品質電源輸出以及微秒級回應時間，以符合控制器控制設定並滿足負載電源需求。
輸出自藕變壓器提供各種各樣的輸出電源形式，卓越的性能帶來了十分精確可靠的暫態模擬。
單相或三相模式可由控制器控制。
電源模快包括了當輸出故障時會自動與系統電子切斷的冗余輸出裝置。 經由每台裝置上的指示燈和診斷儀錶可輕易識別故障的裝置。 電源模組本身即為冗余且可在不中斷電源狀態下進行故障替換。
G系列系統可輕易並聯連接。 系統功率範圍為6至90kVA。
系統組態
G系列系統可以容易的配置成為頻率轉換器、電力線調節器及程式控制測試系統
G系列交流電源系統的基本元件便是主機。 主機由機櫃與交流轉直流電源供應器所組成。 最高可並機五台主機以增加整體系統輸出功率至90kVA。
每台太平洋電源出廠前都經過嚴密的測試。 每組系統在出貨時都會對每個部件詳細檢查並必要時使用手工微調。
由於模組化的設計、故障元件可自動斷路的電路系統以及可線上式作模組更換這些特性，使得太平洋G系列系統擁有無與倫比的可靠性及簡單容易的維修服務。
Electrical Specifications
輸出功率:
請參考型號清單以選擇適當的功率值。
輸出電壓:
額定系統電壓為125VL-N(三相或單相)。 輸出電壓在0-125VL-N的範圍內全調整。 三相配置為WYE形式，也可使用DELTA或WYE形式負載。
提升輸出電壓:
欲使用額定125 VL-N之外的輸出形式，請諮詢我們。
輸出頻率:
由控制選項所決定。 47-500Hz:301-C或301-F的標準規格。 45-2,000Hz:SCU/UPC 32程式控制控制器的標準規格，或可選配45-5,000Hz。
輸出電流:
請查看型號清單。 在沒有失真或限制的情形下，表列峰值電流為驅動反相器或電源供應負載時的電壓正弦波波峰所產生。
負載功率因數:
輸出可驅動任何功率因數(超前或滯後)負載
負載平衡限制:
無，在任意不平衡負載下仍能保持原有效能特性。
負載暫態回應:
120-GR, 最大值10微妙。 可使用100%梯級改變于負載、任意相位、或任意相位組合。
單相/三相操作:
可經由手動開關立即轉換單相電源模式到三相電源模式。 三相系統可使用WYE或DELTA配置
輸入電源選項:
G系列電源可操作于下列的輸入電源規格:
240VAC, 三相 DELTA, 47-63Hz.
220/380VAC,三相 WYE,47-63Hz.
120/208 VAC, 三相 WYE, 47-63 Hz.
460 VAC, 三相 DELTA,或者三相 Ungrounded WYE, 47-63 Hz.
更多的輸入電源形式或規格，請聯繫本公司。
故障隔離系統:
任何故障的輸出裝置、並聯裝置或電源模組均會與系統輸出作電子式斷路。 故障位置可由每個電源模組上的服務指示燈及診斷儀錶識別。 方便我們並提供更換電源模組的服務。 電源模組更換可在不關機且不影響系統正常運作的情況下進行。
UPS 選項
當您無法對效能、保養與維修作任何讓步時，請選擇太平洋電源系統。
太平洋電源的UG系列不斷電供應系統供應系統(UPS)是由標準G系列交流電源系統與UG-18電池支援櫃所裝配而成的。 UG-18電池櫃是一可支援任何G系列交流電源系統(6，12，or 18KVA)的完整電池備援系統。 每台G系列主機配置一個UG-18電池櫃，可提供高達90kVA的並聯系統輸出。
機械規格
尺寸 (390-G):
A.高度（含底部小腳輪） 78″
B.高度（含叉架起貨機用底部） 78.5″
C.寬度 23″
D.深度 34.5″
重量 1,000 Lbs.
氣流 2,000 CFM(立方公尺/每分鐘)
G系列主機均配置有底部小腳輪，並配有水準腳以方便安裝。
可選配叉架起貨機用底部或防震底部，若需細節請聯繫本公司。
太平洋電源公司設計並生產了廣泛的交流電源和分析儀。 型號範圍從500 VA至625 kVA。 並具有包括頻率轉換器，交流電源測試，綜合電子控制(IEC)符合測試。
SCU/UPC32可程式控制控制器功能特點
電壓持續自我校準(CSC)
提供超高精准度的輸出電壓。 當使能時以電源內部電壓表為參考，其輸出電壓精准度可達±0.03%。
可程式控制輸出阻抗(選配)
這個功能使操作者能夠對交流電源機的輸出阻抗進行動態的控制。 使用輸出電流作為輸出電壓電路中的回饋信號，正負向的阻抗都可以進行編輯。 使用這個控制類比並補償了高峰值電流，失真，或在輸出電壓±10%內變壓器損耗。
這個功能產生了正，負，零輸出阻抗(Zo)。
補償了傳輸線損耗和變壓器損耗
模擬電源緩升以供產品測試使用，補償範圍為輸出電壓的±10%。
波形庫
多達16組不同的波形可以被儲存在波形庫中，可作為穩態或暫態回應的一部分或在任何輸出相位中作為暫態測試程式的一部分。 儲存位置為1的波形庫是一個不可編輯的高解析度正弦波形。 儲存位置為2-16組波形可以被編輯且可以任意替換。
波形編輯
具備修改已儲存波形庫的特定波形幅度以及相位角的能力。 通過這種方法可以快速的產生突波、跌落、陷波以及其他形式的波形。 修改後的波形可以存儲或供穩態以及暫態程式使用。
諧波分析(選配)
提供電壓波形或電流波形2-51次諧波含量分析。 各次諧波的資料以百分比顯示，總的諧波失真、總得奇次及偶次諧波失真也以百分比方式顯示。
波形合成(選配)
提供簡單快速的交流諧波失真波形的輸出及測試能力。 通過輸入基波的2到51次諧波的失真率以及相位角度，即可輕鬆實現該功能。
以時間為基準的暫態回應
可在指定的時間區域內創建並執行暫態回應以改變輸出電壓、輸出頻率以及輸出波形。
以週期為基準的暫態回應
在指定第1到100週期內創建並執行暫態回應以改變輸出電壓、輸出頻率以及輸出波形。
控制和功率選項
301-F 通用控制模快(手動)
可選擇三種不同的控制選項：
內部固定頻率50、60及400Hz。
外部信號產生器輸入。
從SCU/UPC32可程式控制控制器(45至5,000Hz)輸入
可選擇輸出電源形式：
單相操作
三相操作
可控制主機輸出連接器的開啟或關閉
SCU/UPC-32程式控制控制器
可從前方面板的鍵盤或經由IEEE488.2或RS-232匯流排界面(選配)的遠端介面完全控制輸出信號。
可程式控制參數包括：
頻率
頻率暫態
相位間隔
電壓振幅
電壓振幅暫態
暫態相位(任何相位組合)
暫態初始相位角
波形產生
需要與301-F通用控制模組配合使用
可與UPC Studio圖形化使用者介面相相容
標準的內置輸出自藕變壓器提供許多常見的輸出電壓選項。
可選配其他特殊的變壓器。
SCU/UPC32 可程式控制控制器
功率模組(標準)
120-GR: 加強的功率模組可提供作為馬達啟動，大短路電流，頻率範圍45至5,000Hz及快速暫態與諧波再生使用。
