CFS300 系列單相可程式設計交流和直流電源來源
CFS300 系列三相程式控制交流或直流輸出電源是成本有效的發展動力來源、 測試和生產應用程式需要從 3000VA 或少到 6000VA 的三階段交流或直流輸出。
這一系列包括兩種機型，CFS330 和 CFS360。所有模型都共用現代 PWM 開關模式設計最佳的性能和效率。這些單位的極好來源，50，60 或 400 赫茲為出口產品測試，以及測試直流供電的電源設備。
CFS300 系列有關的問題，請與我們聯繫。
CSF300 系列可程式設計交流和直流輸出電源是便於使用的儀器提供精確控制頻率和電壓轉換為三相、 分裂相或單相交流開發和測試。頻率可以調整從 40 到 500 赫茲的應用，如測試的三相供電軍事/航空電子設備或操作的是板載的 400 赫茲電子飛機或軍事船隻。頻率可調帶結合雙電壓範圍 0-150 伏或 0-300 伏特，以及直流測試能力提供全部功能測試和操作電子在全球部署。

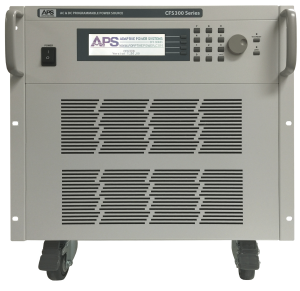

設置和 CFS300 系列的操作很容易。大液晶顯示和簡單的前面板控制項允許使用者改變電壓和頻率使用太空梭或輸入一個值，直接使用十進位數位小鍵盤。液晶屏顯示讀數頻率、 電壓、 電流、 峰值電流、 峰值因數、 功率、 視在功率和功率因數。
CFS300 系列動力源是可靠和成本效益的解決方案，為你所有的單相交流電源和直流電源需求 ！
| Model | CFS330 | CFS360 | ||||||
|---|---|---|---|---|---|---|---|---|
|
INPUT SPECIFICATIONS |
||||||||
| Input Phase | 1-phase / 2-wire + Ground | 1-phase or 3-phase + Ground | ||||||
| Input Voltage | 200~240Vac ±10%, 1ø |
200~240Vac ±10%, 1ø or 3ø
346~416V ±10%, 3ø
|
||||||
|
OUTPUT SPECIFICATIONS – AC MODE |
||||||||
| Power Rating | 1ø / 3ø | 3000VA | 1000VA/phs | 6000VA | 2000VA/phs | |||||
| Max Arms 150V Range | 1ø / 3ø | 27.6 A / 9.2 A | 55.2 A / 18.4 A | |||||
| Max Arms 300V Range | 1ø / 3ø | 13.8 A / 4.6 A | 27.6 A / 9.2 A | |||||
| Phase Modes | 3-phase / 2-phase / 1-phase | |||||||
| Voltage | Low Range | 5-150V L-N / 8.6-260V L-L | ||||||
| High Range | 5-300V L-N / 8.6-520V L-L | |||||||
| Resolution | 0.1V | |||||||
| Accuracy | ± (0.2% of setting+0.3V) | |||||||
| Frequency | Range | 40 – 1000Hz | ||||||
| Resolution | 0.1Hz < 100 Hz / 1.0Hz > 100 | |||||||
| Accuracy | ± 0.03% setting | |||||||
| Harmonic Distortion | ≤ 0.5% < 70 Hz / ≤ 1.0% > 70 Hz (Resistive Load) | |||||||
| Crest Factor | ≥ 3 to 1 | |||||||
| Load Regulation | ±(1.0% + 1.0V) (Resistive Load) | |||||||
| OUTPUT SPECIFICATIONS – DC MODE | ||||||||
| Power Rating | 3000 W | 6000 W | ||||||
| Max Adc 210V Range | 14.4 Adc |
28.8 Adc
|
||||||
| Max Adc 420V Range | 7.2 Adc | 14.4 Adc | ||||||
| Voltage | Low Range | 5-210 Vdc | ||||||
| High Range | 5-420 Vdc | |||||||
| Accuracy | Voltage | ±(0.2$ setting + 0.3V) | ||||||
| Ripple & Noise | Low Range | < 700 mV | ||||||
| High Range | < 1100 mV | |||||||
| COMMON SPECS | ||||||||
| Protection | Over-Current, Over-Power, Short-Circuit, Over-Temperature | |||||||
| Operating Temperature | 32°F – 104°F (0°C – 40°C), 80% Relative Humidity | |||||||
| Altitude | Below 6500 feet | |||||||
|
DISPLAY & CONTROLS |
||||||||
| LCD Display | Frequency, Voltage, Current, Power or Power Factor (simultaneously) | |||||||
| Memory (Standard) |
50 Memories, 9 Steps per Memory for: Voltage, Frequency, Current Limit, Test Limits |
|||||||
| Calibration | Front Panel Calibration | |||||||
| Interface | Standard | USB and RS232 | ||||||
| Optional | Ethernet (LAN) | |||||||
|
REGULATORY COMPLIANCE |
||||||||
| Approvals | CE Mark | |||||||
|
MECHANICAL SPECIFICATIONS |
||||||||
| Dimensions (In/mm) | (W xH x D) |
16.9″ x 15.75″ x 19.7″ 430 x 400 x 500 mm |
||||||
| Weight | (kg/lbs) | 48/105.8 | 57/125.6 | |||||
可程式設計交流或直流電壓，雙範圍
三個階段，分相或單相輸出
可程式設計頻率
電流、 功率限制保護
直觀的前面板的操作
測量頻率、 電壓、 電流、 峰值電流、 電流波峰因數、 功率、 視在功率和功率因數讀數一次
低電壓波形畸變率
高波峰因數和峰值電流能力
達 0 300 VAC L N / 520V L L 直接耦合出
420VDC 輸出
40-1000年赫茲全功率頻寬
USB 和 RS232 介面標準
LAN 選項
CE 標誌
交流或直流測試電源
CFS300 系列電源均配備功能強大的單片機，創造一個穩定、 準確的輸出，無論 AC 輸入的線路條件。它可以程式設計為供應各種交流或直流電源條件下測試和米裝置的所有輸出參數。
頻率/電壓轉換
CFS300 系列在 40 到 1000年赫茲的頻率範圍是穩定交流電壓極好來源。輸出頻率是石英晶體穩定。提供 300 VAC 輸出電壓。
進出口產品的開發和測試
有能力提供任何單一，拆分或三相電壓和頻率組合發現世界各地，CFS100 系列是不錯的選擇，評價交流輸入的電源供全世界使用。
直流測試
CFS300 系列包括允許開發或測試的直流供電產品達到 420 Vdc。 電流和功率極限以及直流模式下可用的直流輸出模式。
航空電子設備電源
每當 400 赫茲，115Vac 單階段需通電艦載和機載設備，CFS300 可以做的工作。與達 55.2 A 的當前可用的 (模型 CFS360)，大多數的交流設備可以供電維修或測試目的。
