ASX系列交流電源

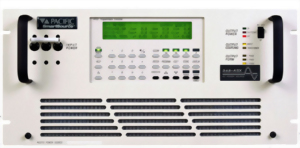

  • ASX系列交流電源 1

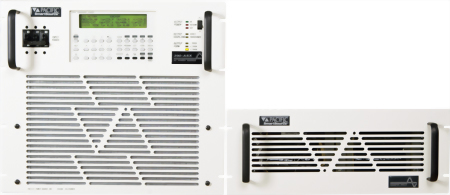

  • ASX系列交流電源 2

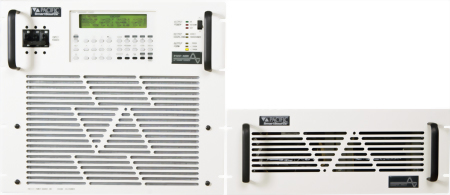

  • ASX系列交流電源 3

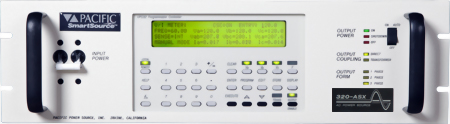

  • ASX系列交流電源 4
  • ASX系列交流電源 5
  • ASX系列交流電源 6

型號 : ASX Series

數量 :

加入詢價車

  • ASX系列交流電源
  • 產品敘述
  • 規格
  • 特點
  • 應用

ASX系列是高性能開關式交流電源,輸出容量範圍從1.5kVA至12kVA。 同時提供了單相和三相輸出的型號。 公司對該設備進行了適當的設計,其額定輸出值根據輸入電源,輸出電壓,功率因素和溫度進行綜合所決定。

我們強調要達到低噪音,安裝簡易且在最小的空間中獲得最大的功率。 控制和操作性能為測試工程師提供了多功能的應用和簡單的使用方法。 應用範圍從簡單的手動控制頻率轉換到諧波測試和可編輯的暫態模擬。

ASX系列是運用先進高頻脈寬調製技術的變頻電源,具有散熱佳、低噪音和高效率等特點。

電源規格
輸出頻率:
15至1,200Hz滿功率

輸入電源調節率:
在±10%輸入電壓變化情況下小於0.1%
負載穩壓率:
0.25% (15至400Hz);0.50%(400至1,200Hz)。 小於0.1% (CSC ON)。

輸出失真率:
0.25%THD(15至200Hz),0.5%THD(200至1,200Hz)。
紋波和噪音:
-66 dB

回應時間:
10-90%負載作步階變化時典型值為60µsec。
機構規格
所有型號都以19英寸標準機櫃設計。 容量在4000VA以上的配有把手便於搬運。
安裝:
標準的19英寸機櫃。 所有的型號都可以根據要求選用適當的滑軌。
高度:
請查看型號表格來獲取面板高度。
深度:
從前面板到後面板的距離,包括連接器,把手和電纜的距離不超過24英寸。
散熱:
從前面或側面進風,從後面出風的強制風冷方式散熱,使用溫控調速風扇可以降低噪音,延長電風扇壽命。
提高輸出電壓範圍(變壓器模組選配)
ASX系列交流電源可以選配輸出變壓器來提高輸出電壓範圍。 可通過前面板或遠端指令改變直接耦合或變壓器耦合輸出範圍。 變壓器耦合輸出條件下標準輸出頻率範圍是45到1,200 Hz 。 標準變壓器輸出比率為1.5:1、2.0:1和2.5:1。 變壓器輸出是由內置或外置的變壓器模組實現的。 如需更多的、特殊的輸出電壓範圍資訊請聯絡本公司。
UPC控制器規格
最新的太平洋電源家族的UPC控制器有UPC-1M、 UPC-3EM、UPC-1 和 UPC-3E。 UPC控制器是ASX系列交流電源中的一個模組化元件,它可以實現從單相到三相以及從手動控制到程式控制控制的任意設定。 下表列出了各種UPC控制器類型的關鍵性能。

所有的UPC控制器均具有精密的測量功能,同時配備了160字元的LCD顯示器,加上30鍵的前面板控制,使得控制器功能更加強大更具親和力。

UPC-1與UPC-3E控制器可附加RS-232或GPIB的遠端控制介面,其相容SCPI的指令架構。 串口的RS-232介面可以工作到38.4kB/s,GPIB與IEEE-488.2相容。
頻率:
範圍:15至1,200 Hz。 解析度: 4 位有效數字, 如: 50.00, 400.0 等。 精確度: ±0.01%

輸出電壓(直接耦合):
範圍:可程式控制控制, 0-Vmax, 以0.1V電壓步階變化。 精確度:在執行電壓持續自我校準時,輸出電壓精准度為機器上電壓量測值的±50mVAC(0.05%)

相位角:
針對UPC-3E控制器,相位B和C相對於相位A的相位角,可以從0-359°以1° ± 0.5°的增加量進行編輯。
程式控制電流限制:
UPC-1與UPC-3E控制器提供了可編輯的限流功能。 編輯範圍為零至峰值電流,即電源的最大電流值。

電壓表:
範圍: 0到354VL-N,0到708VL-L
解析度: 0.10VAC(前面板),0.001VAC(遠端)
精確度: ±0.2%(範圍值+校準參考值)

電流錶:
範圍: 系統額定電流的300%
解析度: 0.01VAC(前面板),0.001VAC(遠端)
精確度: ±0.2%(範圍值+校準參考值)
功率表:
範圍: 以電流錶範圍為基準
解析度: 1.0W或VA(前面板或遠端)

功率因數:
計算並顯示三位有效數字。
產品應用特點
22組波形庫-任意波形發生器
15Hz到1,200 Hz的工作頻率範圍-具有5,000 Hz 的輸出頻寬
精密的真有效值電壓、電流和功率測量和顯示
相容UPC Studio圖形化使用者介面
相容SCPI的RS-232介面
前面板或遠端控制切換單相/三相輸出
儲存99組程式供穩態和暫態測試使用
提供LabVIEW for Windows®/LabWindows®驅動
通過波形合成功能來創建波形庫(選配)
電壓和電流的諧波分析
有效值和峰值的測量功能
持續電壓自我校準功能(CSC功能)
精密的可程式控制輸出電壓,CSC功能選用時控制準確度可達0.05%
可程式控制輸出阻抗功能
最高可達0-300VAC直接耦合輸出
容量等級從1.5kVA至12kVA
可通過外部儀錶進行校準
可提供 CE 和 ETL 標誌
設計提供了對交流電源的完全控制
所有ASX系列的交流電源可以配備一個數位式可程式控制控制器或手動控制器。
單相的交流電源可提供0-135VAC或0-270VAC的電壓輸出。 三相的交流電源可自由切換三相或單相輸出電壓形式。
ASX系列的交流電源可通過前面板或遠端控制選擇使用直接耦合或變壓器耦合輸出。
所有的功能操作均可通過前面板或遠端的RS-232或IEEE488.2/SCPI BUS來進行控制。 可提供LabVIEW for Windows® 和 LabWindows®裝置的驅動。
ASX系列特殊操作功能
持續電壓自我校準功能
這個功能對於交流輸出電壓提供了額外的精准度。 當開啟時,精確度可以達到電源內部電壓計為參考的±0.1%。

可程式控制動態輸出阻抗(選配)
這個功能使操作者能夠對交流電源機的輸出阻抗進行動態的控制。 使用輸出電流作為輸出電壓電路中的回饋信號,正負向的阻抗都可以進行編輯。 使用這個控制類比並補償了高峰值電流,失真,或在輸出電壓±10%內變壓器損耗。

這個功能產生了正、負或零輸出阻抗(Zo)。

補償了線路失真和變壓器所引起的損耗。
模擬電源緩升以供產品測試使用,補償範圍為輸出電壓的±10%。
波形庫
多達22個不同的波形可以被存儲在波形庫中,為了作為穩定或暫態程式的一部分或在任何輸出相位中作為暫態測試程式的一部分用於替換。 存儲位置為1的波形庫是一個不可編輯的高解析度的正弦波波形。 存儲位置為2-22的波形庫可以被編輯且可以任意替換。 對於使用了可程式控制控制器UPC的電源而言,波形庫可以無限量地存儲在電腦中。
波形編輯
全功能的波形編輯器允許在時域和頻域上對已存儲的波形進行修改。 通過這種方法可以快速的產生突波、跌落、陷波以及其他形式的波形。 因此修改後的波形可供穩態或暫態程式使用。

波形分析(UPC1/3的可選功能)
提供電壓或電流波形的諧波含量分析,並以圖形或數位的方式顯示。 各次諧波的資料以百分比方式顯示,總的諧波失真、總的奇次諧波失真以及總的偶次諧波失真也以百分比方式顯示。
波形合成(UPC1/3的可選功能)
提供簡單快速的交流諧波失真波形的測試能力。 通過輸入基波的2到51次諧波的失真率以及相位角度,即可輕鬆實現該功能。

以時間為基準的暫態回應
可在指定的時間區域內創建並執行暫態回應以改變輸出電壓、輸出頻率以及輸出波形。

以週期為基準的暫態回應
在指定第1到100週期內創建並執行暫態回應以改變輸出電壓、輸出頻率以及輸出波形。
交流測試電源
裝配有強大功能的微處理器的ASX系列交流電源可用來構建一個完整的綜合測試系統。 它可以提供多種電源測試條件給待測設備並且可以測量分析所輸出的性能參數。
頻率/電壓轉換
ASX系列交流電源在15至1,200Hz頻率範圍內能提供穩定的交流電壓輸出。 最大可達600VAC。 輸出頻率通過石英晶振進行獲取的。
相位切換
具有單相和三相輸出能力,ASX系列交流電源能實現單相到三相或三相到單相的任意相位切換。
控制器選擇嚮導
ASX系列可以使用四種控制器型號。 其中包括單相和三相的型號用於手動和可程式設計控制。

UPC-1M, 單相手動控制, 15 Hz 到 1,200 Hz.
UPC-3EM, 三相手動控制, 15 Hz 到 1,200 Hz.
UPC-1, 單相可程式控制控制, 15 Hz 到 1,200 Hz.
UPC-3E,三相可程式控制控制, 15 Hz 到 1,200Hz.
所有控制器都可通過前面板進行手動操作。 可程式控制控制器可通過前面板或遠端介面進行控制。 RS232為標配介面,IEEE488.2為選配介面。
